टच स्क्रीन का कार्य सिद्धांत क्या है?

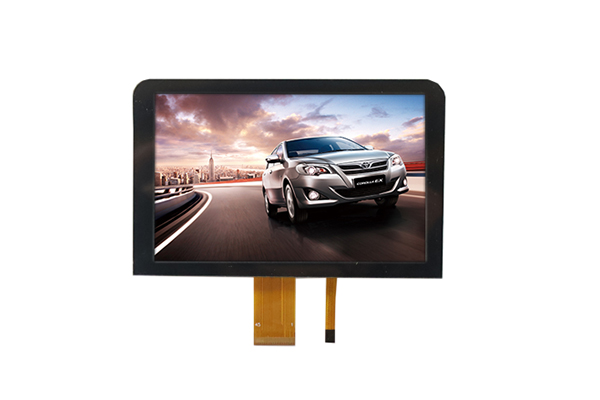

आधुनिक औद्योगिक नियंत्रण, उपभोक्ता इलेक्ट्रॉनिक्स, ऑटोमोटिव डिस्प्ले और स्मार्ट घरेलू उपकरण में, टच डिस्प्ले मुख्य मानव-कंप्यूटर इंटरैक्शन वाहक बन गया है। पारंपरिक गैर-इंटरैक्टिव डिस्प्ले स्क्रीन के विपरीत, टच डिवाइस सेंसिंग मॉड्यूल और डिस्प्ले मॉड्यूल को व्यवस्थित रूप से एकीकृत करते हैं, जिससे उच्च-परिभाषा छवियों को प्रस्तुत करते समय वास्तविक समय सिग्नल प्रेरण और समन्वय पहचान सक्षम होती है। बाज़ार में अधिकांश स्मार्ट टर्मिनल डिवाइस वर्तमान में एकीकृत समाधान अपनाते हैंटीएफटी एलसीडी डिस्प्लेऔर स्पर्श संवेदन प्रौद्योगिकी, जिनमें टीएफटी डिस्प्ले अपने उत्कृष्ट रंग प्रजनन, उच्च रिज़ॉल्यूशन और स्थिर परिचालन प्रदर्शन के कारण वाणिज्यिक और औद्योगिक प्रदर्शन क्षेत्रों में प्रमुख स्थान रखता है।

सभी टच स्क्रीन कार्य सिद्धांतों का सार बाहरी संपर्क द्वारा उत्पन्न भौतिक या विद्युत सिग्नल परिवर्तनों को कैप्चर करना, एक समर्पित टच नियंत्रक के माध्यम से एनालॉग सिग्नल को डिजिटल समन्वय जानकारी में परिवर्तित करना और अंततः मानव-कंप्यूटर इंटरैक्शन का एहसास करने के लिए डेटा को मुख्य नियंत्रण चिप में संचारित करना है। एक संपूर्ण टच डिस्प्ले सिस्टम तीन मुख्य भागों से बना होता है: टच सेंसिंग लेयर, सिग्नल प्रोसेसिंग सर्किट और टीएफटी डिस्प्ले इमेजिंग मॉड्यूल। स्पर्श संवेदन परत संपर्क संकेतों को समझने के लिए जिम्मेदार है, सर्किट सिस्टम सिग्नल फ़िल्टरिंग, प्रवर्धन और समन्वय गणना को पूरा करता है, और टीएफटी एलसीडी डिस्प्ले इंटरैक्टिव फीडबैक छवियों के तुल्यकालिक प्रदर्शन के लिए जिम्मेदार है।

प्रतिरोधक टच स्क्रीन कार्य सिद्धांत

प्रतिरोधक टच स्क्रीन एक दबाव-संवेदनशील सेंसिंग डिवाइस है, जो पारदर्शी प्रवाहकीय आईटीओ (इंडियम टिन ऑक्साइड) फिल्मों की दो परतों से बनी होती है, जिसमें ऊपरी लचीली झिल्ली और निचली कठोर आधार परत को अलग करने वाले इन्सुलेट माइक्रो-स्पेसर होते हैं। ऊपरी परत एक लचीली प्रवाहकीय फिल्म है, और निचली परत इसकी सतह पर स्थिर होती है डिस्प्ले संरचना की स्थिरता सुनिश्चित करने के लिए टीएफटी डिस्प्ले।

कैपेसिटिव टच स्क्रीन कार्य सिद्धांत

कैपेसिटिव टच स्क्रीन उपभोक्ता इलेक्ट्रॉनिक टच डिस्प्ले उत्पादों की मुख्यधारा तकनीक है, जो मानव शरीर कैपेसिटेंस इंडक्शन के सिद्धांत के आधार पर काम करती है। स्क्रीन की सतह घने आईटीओ प्रवाहकीय ग्रिड परत से ढकी हुई है, और ड्राइविंग सर्किट के माध्यम से पूरी स्क्रीन पर एक समान कम वोल्टेज इलेक्ट्रोस्टैटिक क्षेत्र बनता है।

मानव शरीर कैपेसिटेंस विशेषताओं वाला एक प्रवाहकीय माध्यम है। जब एक उंगली स्क्रीन की सतह को छूती है, तो यह संपर्क बिंदु पर एक छोटे से प्रवाह को अवशोषित करेगी, जिससे इलेक्ट्रोस्टैटिक क्षेत्र में स्थानीय परिवर्तन होंगे। स्क्रीन के चारों ओर वितरित उच्च-संवेदनशीलता सेंसर कैपेसिटेंस अंतर को कैप्चर करते हैं, और स्पर्श नियंत्रक एल्गोरिदम विश्लेषण के माध्यम से सटीक स्पर्श निर्देशांक की गणना करता है। प्रतिरोधक टच स्क्रीन से अलग, कैपेसिटिव टच स्क्रीन मल्टी-टच पहचान का समर्थन करती है, ज़ूमिंग, रोटेटिंग और मल्टी-फिंगर स्लाइडिंग जैसे मल्टी-पॉइंट ऑपरेशन को साकार करती है।
