इन-सेल और ऑन-सेल टेक्नोलॉजी क्या है?

वैश्विक प्रदर्शन उद्योग की पुनरावृत्तीय प्रक्रिया में,टीएफटी डिस्प्ले (पतली-फिल्म ट्रांजिस्टर डिस्प्ले)उपभोक्ता इलेक्ट्रॉनिक्स, वाहन-माउंटेड डिस्प्ले और औद्योगिक टर्मिनल जैसे क्षेत्रों में हमेशा मुख्यधारा और मुख्य डिस्प्ले वाहक रहा है। पारंपरिक टीएफटी डिस्प्ले मॉड्यूल टच लेयर और डिस्प्ले लेयर को अलग करके एक स्टैक्ड संरचना को अपनाता है, जिसमें अत्यधिक मोटाई, अपर्याप्त प्रकाश संप्रेषण, टच ऑफसेट और अनावश्यक संरचना जैसी कई कमियां हैं, जिससे उत्पाद विकास में हल्के, हाई-डेफिनिशन और हाई-टच अनुभव की मौजूदा मांगों को पूरा करना मुश्किल हो जाता है। पारंपरिक मॉड्यूल की तकनीकी बाधाओं को दूर करने के लिए, उद्योग धीरे-धीरे दो एकीकृत टच डिस्प्ले समाधानों में विकसित हुआ है: इन-सेल प्रौद्योगिकी और ऑन-सेल प्रौद्योगिकी।

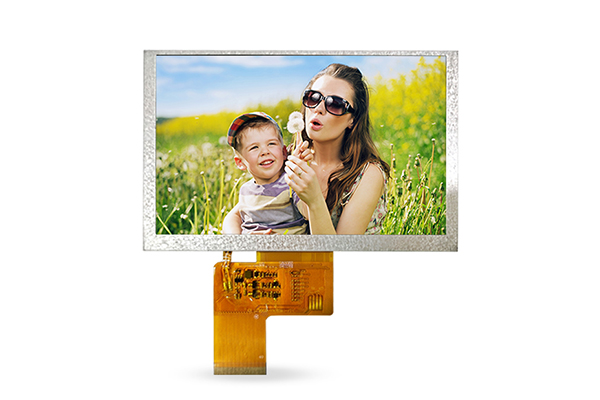

टीएफटी डिस्प्ले एक सक्रिय मैट्रिक्स डिस्प्ले स्क्रीन है जो पतली-फिल्म ट्रांजिस्टर द्वारा संचालित होती है। इसकी मुख्य संरचना में टीएफटी सब्सट्रेट, लिक्विड क्रिस्टल परत, रंग फिल्टर, पोलराइज़र, सुरक्षात्मक ग्लास और अन्य मुख्य इकाइयाँ शामिल हैं। अपनी तेज़ प्रतिक्रिया गति, उच्च कंट्रास्ट अनुपात और स्थिर चित्र गुणवत्ता के साथ, यह एलसीडी डिस्प्ले का मुख्य प्रौद्योगिकी आधार बन गया है और इन-सेल और ऑन-सेल प्रौद्योगिकियों के लिए संगत वाहक भी है।

पारंपरिक टीएफटी एलसीडी टच मॉड्यूल जी+जी और जी+एफ जैसी एक अलग संरचना को अपनाता है। डिस्प्ले पैनल और टच सेंसर स्वतंत्र घटक हैं, जिन्हें ऑप्टिकल एडहेसिव के माध्यम से इकट्ठा किया गया है। परतों की कुल संख्या बड़ी है और स्टैकिंग की मोटाई अधिक है। यह न केवल डिवाइस के पतलेपन को प्रभावित करता है, बल्कि आसानी से लंबन, प्रकाश प्रतिबिंब और स्पर्श विलंब जैसी समस्याओं का कारण भी बनता है। इन-सेल प्रौद्योगिकी और ऑन-सेल प्रौद्योगिकी की मुख्य सफलता टच सेंसिंग इलेक्ट्रोड को सीधे टीएफटी डिस्प्ले की आंतरिक संरचना में एकीकृत करने, स्वतंत्र टच पैनल को खत्म करने और डिस्प्ले और टच के एकीकरण को प्राप्त करने में निहित है।

ऑन-सेल टेक्नोलॉजी क्या है?

ऑन-सेल तकनीक मध्यम-एकीकरण स्पर्श समाधान से संबंधित है। तकनीकी सिद्धांत में टीएफटी डिस्प्ले कलर फिल्टर की ऊपरी परत और पोलराइज़र की निचली परत पर टच सेंसिंग इलेक्ट्रोड बनाना शामिल है। स्पर्श परत कोर लिक्विड क्रिस्टल क्षेत्र में प्रवेश किए बिना, डिस्प्ले पैनल की सतह संरचना से जुड़ी होती है। यह संरचना टीएफटी डिस्प्ले की संपूर्ण लिक्विड क्रिस्टल डिस्प्ले यूनिट और टीएफटी ड्राइव आर्किटेक्चर को बरकरार रखती है, जिसमें डिस्प्ले परत के बाहर केवल टच सेंसिंग संरचना होती है। इसमें मध्यम एकीकरण कठिनाई और मजबूत संरचनात्मक स्थिरता है, जो पारंपरिक पृथक स्पर्श और उच्च-अंत इन-सेल स्पर्श के बीच एक संक्रमणकालीन अनुकूलन समाधान के रूप में कार्य करता है।

इन-सेल टेक्नोलॉजी क्या है?

इन-सेल तकनीक एक अत्यधिक एकीकृत टच डिस्प्ले तकनीक है और वर्तमान में एलसीडी उद्योग में सबसे एकीकृत टच समाधान है। यह तकनीक सीधे टीएफटी डिस्प्ले के लिक्विड क्रिस्टल सेल के अंदर टच सेंसिंग इलेक्ट्रोड और टच स्कैनिंग लाइनों को एम्बेड करती है, जो टीएफटी पिक्सेल ड्राइव सर्किट और लिक्विड क्रिस्टल परत के साथ गहराई से एकीकृत होती है। टच सेंसिंग यूनिट और डिस्प्ले पिक्सेल यूनिट कुछ अंतर्निहित संरचनाओं को साझा करते हैं, जिससे स्क्रीन स्टैकिंग परतों की संख्या काफी कम हो जाती है। ऑन-सेल तकनीक की तुलना में, इन-सेल में गहरा एकीकरण आयाम, अधिक सुव्यवस्थित संरचना और ऑप्टिकल प्रदर्शन और स्पर्श सटीकता में व्यापक उन्नयन है। हालाँकि, इसके लिए उच्च मानकों की आवश्यकता हैटीएफटी पैनल निर्माण प्रक्रियाएं और उपज नियंत्रण।

ऑन-सेल प्रौद्योगिकी के लाभ

संरचना को सुव्यवस्थित किया गया है, जिससे स्क्रीन का हल्का उन्नयन प्राप्त होता है।

पारंपरिक अलग टीएफटी टच सेंसर मॉड्यूल में सुरक्षात्मक ग्लास, टच सेंसर, ऑप्टिकल चिपकने वाला और डिस्प्ले पैनल जैसी कई परतें होती हैं। कुल मोटाई आम तौर पर 1.8 मिमी से अधिक होती है, जो डिवाइस के अंदर बड़ी मात्रा में जगह घेरती है। ऑन-सेल तकनीक स्वतंत्र टच ग्लास सब्सट्रेट को खत्म कर देती है, सीधे टीएफटी डिस्प्ले कलर फिल्टर की सतह परत पर टच इलेक्ट्रोड का निर्माण करती है, जिससे स्क्रीन स्टैक परतों की संख्या और लेमिनेशन प्रक्रिया में काफी कमी आती है। अनुकूलित ऑन-सेल टीएफटी डिस्प्ले मॉड्यूल को 1.5 मिमी से कम की मोटाई तक नियंत्रित किया जा सकता है, और डिवाइस का कुल वजन एक साथ 10% से 15% तक कम हो जाता है।

नियंत्रणीय उत्पादन लागत के साथ प्रक्रिया परिपक्व और स्थिर है।

एलसीडी उत्पादन प्रणाली में, ऑन-सेल तकनीक में बेहद मजबूत प्रक्रिया अनुकूलता है। पारंपरिक टीएफटी डिस्प्ले उत्पादन लाइन में बड़े पैमाने पर नवीनीकरण की कोई आवश्यकता नहीं है। रंग फिल्टर उत्पादन के बाद केवल स्पर्श इलेक्ट्रोड कोटिंग और नक़्क़ाशी प्रक्रियाओं को जोड़ने से एकीकरण पूरा हो सकता है। जटिल इन-सेल प्रौद्योगिकी की तुलना में, ऑन-सेल की उत्पादन उपज अधिक है, प्रक्रिया दोष सहनशीलता अधिक मजबूत है, और उत्पादन स्थिरता को वर्षों के बाजार परीक्षण के माध्यम से सत्यापित किया गया है।

संरचना में क्षति के प्रति मजबूत प्रतिरोध है और समग्र विश्वसनीयता अधिक है।

ऑन-सेल टच परत टीएफटी डिस्प्ले की सतह संरचना पर स्थित है और आंतरिक लिक्विड क्रिस्टल परत और टीएफटी ड्राइविंग सर्किट से स्वतंत्र है। यह एक प्राकृतिक सुरक्षात्मक संरचना बनाता है। जब स्क्रीन बाहरी बल संपीड़न, मामूली उभार या झुकने वाले तनाव के अधीन होती है, तो स्पर्श संवेदन परत सीधे कोर डिस्प्ले यूनिट को प्रभावित नहीं करेगी, प्रभावी रूप से लिक्विड क्रिस्टल परत और टीएफटी पिक्सेल सर्किट को क्षति से बचाएगी। साथ ही, यह तकनीक पारंपरिक बॉन्डिंग प्रक्रिया की वायु अंतराल समस्या से बचती है, प्रदूषण और ब्लिस्टरिंग जैसी घटनाओं को कम करती है, और स्क्रीन का दबाव प्रतिरोध और झुकने प्रतिरोध प्रदर्शन प्रारंभिक एकीकृत समाधानों से काफी बेहतर है, जो वाहनों और उद्योगों जैसे जटिल उपयोग परिदृश्यों के लिए उपयुक्त है।

स्पर्श प्रदर्शन संतुलित है और उपयोग के सभी परिदृश्यों के लिए उपयुक्त है।

ऑन-सेल तकनीक के टच इलेक्ट्रोड स्क्रीन की सतह के करीब होते हैं। स्पर्श संवेदन दूरी कम है और सिग्नल ट्रांसमिशन हानि कम है। पारंपरिक पृथक स्क्रीन की तुलना में, स्पर्श प्रतिक्रिया की गति तेज है और स्थिति सटीकता अधिक है, जो प्रभावी रूप से स्पर्श ऑफसेट और विफलता जैसी समस्याओं को कम करती है।

इन-सेल प्रौद्योगिकी का लाभ

अल्ट्रा-थिन डिज़ाइन, स्क्रीन संरचना की ऊपरी सीमा को फिर से परिभाषित करता है।

इन-सेल तकनीक टच सेंसिंग यूनिट को पूरी तरह से टीएफटी डिस्प्ले लिक्विड क्रिस्टल बॉक्स में एकीकृत करती है, टीएफटी पिक्सेल ड्राइविंग सर्किट और लिक्विड क्रिस्टल परत को एक साथ एकीकृत करती है। यह स्वतंत्र स्पर्श परत और अनावश्यक बॉन्डिंग संरचना को पूरी तरह से समाप्त कर देता है, और वर्तमान में टीएफटी एलसीडी स्क्रीन के लिए सबसे कम स्टैकिंग परतों और सबसे कॉम्पैक्ट संरचना वाला तकनीकी समाधान है।

शीर्ष पायदान का ऑप्टिकल प्रदर्शन, दोषरहित चित्र गुणवत्ता अनुभव प्रदान करता है।

ऑप्टिकल प्रदर्शन इन-सेल प्रौद्योगिकी का सबसे प्रमुख लाभ है। चूँकि यह बाहरी टच ग्लास और चिपकने वाली चिपकने वाली परत को पूरी तरह से हटा देता है, स्क्रीन के अंदर कोई अतिरिक्त ऑप्टिकल मीडिया नहीं होता है, जिससे प्रकाश संचरण हानि न्यूनतम स्तर तक कम हो जाती है। प्रकाश संप्रेषण 88%-92% तक पहुंच सकता है, जो ऑन-सेल और पारंपरिक टच स्क्रीन से कहीं अधिक है।

स्पर्श अनुभव बेहद सहज है, प्रतिक्रिया सटीकता उद्योग में अग्रणी है।

इन-सेल तकनीक के टच इलेक्ट्रोड डिस्प्ले पिक्सल के साथ गहराई से एकीकृत होते हैं, जिससे सेंसिंग दूरी चरम स्तर तक कम हो जाती है। स्पर्श सिग्नल ट्रांसमिशन पथ सबसे छोटा है और इसमें सबसे कम हानि है। ऑन-सेल प्रौद्योगिकी की तुलना में, स्पर्श प्रतिक्रिया गति में 20% से अधिक की वृद्धि हुई है, कम प्रतिक्रिया विलंब के साथ, स्पर्श अंतराल और सुस्ती की घटनाओं को पूरी तरह से समाप्त कर दिया गया है।

वैश्विक प्रदर्शन उद्योग के निरंतर उन्नयन के साथ, ऑन-सेल प्रौद्योगिकी, अपने परिपक्व और स्थिर प्रदर्शन के साथ-साथ अपनी उच्च लागत-प्रभावशीलता के कारण, उपभोक्ता इलेक्ट्रॉनिक्स और औद्योगिक प्रदर्शन उपकरणों के पुनरावृत्त उन्नयन का समर्थन करते हुए, मध्य-श्रेणी के डिस्प्ले बाजार में एक प्रमुख हिस्सेदारी बनाए रखती है; जबकि इन-सेल प्रौद्योगिकी, अपने अद्वितीय प्रदर्शन लाभों पर भरोसा करते हुए, प्रक्रिया की बाधाओं को लगातार तोड़ती रहती है। उत्पादन उपज में निरंतर सुधार और लागत में धीरे-धीरे कमी के साथ, यह धीरे-धीरे मध्य-से-उच्च-अंत वाहनों, स्मार्ट घरेलू उपकरणों और पोर्टेबल टर्मिनलों जैसे अधिक परिदृश्यों में प्रवेश कर रहा है।

दीर्घकालिक उद्योग परिप्रेक्ष्य से, टीएफटी डिस्प्ले के लिए मुख्य पुनरावृत्त दिशाएं पतलापन, उच्च परिभाषा, कम बिजली की खपत और उच्च स्पर्श सटीकता बनी हुई हैं। इन-सेल और ऑन-सेल दो प्रकार की एकीकृत स्पर्श प्रौद्योगिकियाँ एक स्थानापन्न संबंध में नहीं हैं, बल्कि एक पूरक और सहजीवी उद्योग प्रौद्योगिकी प्रणाली बनाती हैं। उनमें से प्रत्येक, अपने मुख्य लाभों का लाभ उठाते हुए, मध्य-श्रेणी के नागरिक और औद्योगिक वाणिज्यिक से लेकर उच्च-अंत फ्लैगशिप उत्पादों तक प्रदर्शन आवश्यकताओं की पूरी श्रृंखला को कवर करता है, एलसीडी डिस्प्ले उद्योग में लगातार तकनीकी नवाचार और उत्पाद उन्नयन को बढ़ावा देता है, और बुद्धिमान डिस्प्ले टर्मिनलों में भविष्य में विभेदित प्रतिस्पर्धा के लिए मुख्य तकनीकी समर्थन के रूप में भी कार्य करता है।
