एलसीडी डिस्प्ले के लिए सामान्य समस्याएं और समस्या निवारण युक्तियाँ

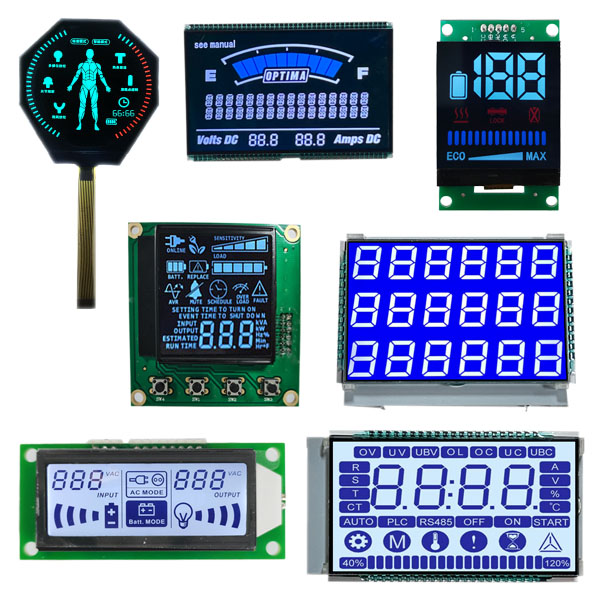

औद्योगिक नियंत्रण, चिकित्सा उपकरण, परीक्षण उपकरण, घरेलू उपकरण और उपभोक्ता इलेक्ट्रॉनिक्स में, एलसीडी डिस्प्ले सबसे आम मानव-मशीन इंटरफेस में से एक बना हुआ है। चाहे वह ग्राफिक मैट्रिक्स स्क्रीन हो या मोनोक्रोम एलसीडी डिस्प्ले, कोई भी समस्या जैसे कि कोई डिस्प्ले नहीं, गायब लाइनें, झिलमिलाहट या असामान्य कंट्रास्ट पूरे डिवाइस के समग्र अनुभव और विश्वसनीयता को प्रभावित करेगा।

1. कोई डिस्प्ले नहीं, काली स्क्रीन या सफेद स्क्रीन।

एक काली स्क्रीन आमतौर पर बिजली की आपूर्ति, बैकलाइट और आरंभीकरण से संबंधित होती है; एक सफेद स्क्रीन आमतौर पर इंगित करती है कि बैकलाइट चालू है लेकिन एलसीडी विक्षेपित नहीं हुई है या वैध छवि डेटा प्राप्त नहीं हुआ है। एलसीएम मॉड्यूल के लिए, पहले वीडीडी, वीडीडीआईओ, वीएसएस, रीसेट पिन और बैकलाइट बिजली आपूर्ति की जांच करें। यदि बैकलाइट चालू नहीं है, तो बूस्ट सर्किट, करंट-लिमिटिंग रेसिस्टर, एलईडी स्ट्रिंग और कनेक्टर की जाँच पर ध्यान दें।

2. लुप्त रेखाएँ, अक्षर और टूटी हुई रेखाएँ

मोनोक्रोम एलसीडी डिस्प्ले में लाइनें गायब होने का खतरा रहता है। संभावित कारणों में असामान्य COM या SEG आउटपुट, खराब ज़ेबरा स्ट्रिप कनेक्शन, पुराना प्रवाहकीय चिपकने वाला, FPC शॉर्ट सर्किट और क्षतिग्रस्त ड्राइवर IC शामिल हैं। मल्टी-चैनल ड्राइवर स्क्रीन के लिए, बायस रेसिस्टर और ड्यूटी चक्र सेटिंग्स की भी जाँच की जानी चाहिए। यदि लापता लाइन स्थिति ठीक हो गई है, तो यह आमतौर पर हार्डवेयर कनेक्शन या ड्राइवर चैनल के साथ एक समस्या है; यदि स्थिति बदलती है, तो यह समय, हस्तक्षेप या बिजली तरंग के कारण हो सकता है।

3. अपर्याप्त या अत्यधिक कंट्रास्ट

असामान्य कंट्रास्ट आवश्यक रूप से स्क्रीन विफलता का संकेत नहीं देता है। वीएलसीडी, वी0, बायस वोल्टेज और तापमान क्षतिपूर्ति जैसे कारक सभी प्रदर्शन प्रभाव को प्रभावित कर सकते हैं। के विपरीत होना आम बात हैएलसीएम मॉड्यूलकम तापमान पर कम तीव्र हो जाना, और उच्च तापमान पर अधिक तीव्र हो जाना। यदि यह बैचों में होता है, तो ड्राइवर आईसी, बायस रेसिस्टर्स और तापमान मुआवजा सर्किट के आरंभीकरण कोड की जांच करें। यदि यह व्यक्तिगत रूप से होता है, तो लिक्विड क्रिस्टल पैनल की वेल्डिंग और स्थिरता की जांच करें।

4. उतार-चढ़ाव, घबराहट, स्क्रॉलिंग

उतार-चढ़ाव आमतौर पर अस्थिर फ्रेम दर, अत्यधिक बिजली आपूर्ति तरंग, जमीनी हस्तक्षेप, पीडब्लूएम बैकलाइट आवृत्ति और ताज़ा दर के बीच संघर्ष के परिणामस्वरूप होता है। यदि एलसीएम मॉड्यूल की एफपीसी वायरिंग बहुत लंबी है और संरक्षित नहीं है, तो शोर भी हो सकता है। सबसे पहले, वीडीडी और कुंजी संकेतों का निरीक्षण करने के लिए एक ऑसिलोस्कोप का उपयोग करें, और फिर आरंभीकरण रजिस्टरों की जांच करें। मोनोक्रोम एलसीडी डिस्प्ले के लिए, यदि समग्र स्क्रीन घबराहट है, तो COM तरंग और बैकलाइट ड्राइवर की जांच पर ध्यान केंद्रित करें।

5. स्क्रीन कलाकृतियाँ, विकृत पात्र, असामान्य रंग

रंगीन एलसीडी डिस्प्ले में अक्सर डेटा लाइन, क्लॉक लाइन, सिंक्रोनाइज़ेशन सिग्नल और टाइमिंग पैरामीटर के मुद्दों के कारण स्क्रीन कलाकृतियाँ होती हैं। एफपीसी कनेक्शन, कनेक्टर ऑक्सीकरण और सोल्डरिंग शॉर्ट्स की जांच करें। अगरमोनोक्रोम एलसीडी डिस्प्लेविकृत अक्षर हैं, डेटा बस, आरएस/सीएस/डब्ल्यूआर नियंत्रण रेखाओं की जांच करें, और उचित आरंभीकरण सुनिश्चित करें।

6. असमान चमक, विग्नेटिंग और प्रकाश रिसाव

साइड-एंट्री एलसीएम मॉड्यूल में बैकलाइट समस्याएं आम हैं। प्रकाश गाइड प्लेट, प्रसार फिल्म और परावर्तक फिल्म के असेंबली विचलन, एलईडी चमक क्षीणन, या असंगत निरंतर वर्तमान ड्राइव सभी असमान चमक का कारण बन सकते हैं। प्रकाश रिसाव अधिकतर संरचनात्मक जुड़ाव, शैल विरूपण और पोलराइज़र पर खरोंच से संबंधित होता है। के लिएमोनोक्रोम एलसीडी डिस्प्ले, बैकलाइट आमतौर पर सरल होती है, लेकिन प्रकाश गाइड प्लेट और लिक्विड क्रिस्टल ग्लास के बीच का अंतर अभी भी एकरूपता को प्रभावित करता है।

7. दोष, हाइलाइट्स, डार्क स्पॉट, लाइन दोष

खराब बिंदु एलसीडी पैनल में विनिर्माण दोष हैं और आमतौर पर सॉफ्टवेयर द्वारा मरम्मत नहीं की जा सकती है। हाइलाइट्स उन पिक्सेल को संदर्भित करते हैं जो लगातार प्रकाश में रहते हैं, जबकि डार्क स्पॉट उन पिक्सेल को संदर्भित करते हैं जो प्रकाश नहीं करते हैं। लंबवत या क्षैतिज रेखाएं अक्सर ड्राइवर आईसी, सीओजी बॉन्डिंग और एफपीसी चैनलों से संबंधित होती हैं। यदि दबाने के बाद लाइन दोष बदलता है, तो यह खराब कनेक्शन को इंगित करता है। यदि दबाने के बाद भी कोई परिवर्तन नहीं होता है, तो हो सकता है कि ड्राइवर आईसी या ग्लास वायरिंग क्षतिग्रस्त हो गई हो।

8. छाया, भूत छवियाँ, छवि अवशेष

छाया वह घटना है जहांएलसीडी डिस्प्ले में लिक्विड क्रिस्टल अणुलंबे समय तक स्थिर छवि प्रदर्शित करने के बाद पूरी तरह से ठीक होने में विफल होना। स्थैतिक छवि की चमक को कम करना, नियमित रंग उलटाव करना और ताज़ा चक्र को छोटा करना इस समस्या को कम कर सकता है। यदि एलसीएम मॉड्यूल का ड्राइविंग वोल्टेज असममित है, तो यह छाया की उपस्थिति में भी तेजी लाएगा। निश्चित पैटर्न प्रदर्शित करते समय मोनोक्रोम एलसीडी डिस्प्ले पर छाया पड़ने का खतरा अधिक होता है। वैकल्पिक व्युत्क्रम या समयबद्ध स्क्रीन समाशोधन का उपयोग करने की अनुशंसा की जाती है।
