सेगमेंट एलसीडी डिस्प्ले वीए नेगेटिव एलसीडी मोड
जेडीए कंपनी शेन्ज़ेन, चीन में एक पेशेवर सेगमेंट एलसीडी डिस्प्ले निर्माता और आपूर्तिकर्ता है। सेगमेंट एलसीडी डिस्प्ले वीए नेगेटिव एलसीडी मोड एक डिस्प्ले समाधान है जो आमतौर पर घरेलू उपकरणों, चिकित्सा उपकरण, इंस्ट्रुमेंटेशन और औद्योगिक नियंत्रण उपकरणों में उपयोग किया जाता है, जो अपनी उच्च दक्षता, कम ऊर्जा खपत और स्पष्ट दृश्य प्रस्तुति के लिए जाना जाता है। हमारे एलसीडी उत्पादों में उच्च लागत-प्रभावशीलता का लाभ है और यह ग्राहकों के लिए एक अच्छा एलसीडी समाधान प्रदान कर सकता है।
मॉड्यूल संख्या: JDA0301-19101A1
प्रौद्योगिकी: सीओबी प्रौद्योगिकी
ऑपरेटिंग तापमान: -20 से 70℃
ड्राइव आईसी: टीसीपी802-01
देखने का कोण: चौड़ा देखने का कोण
जांच भेजें
उत्पाद वर्णन
यहसेगमेंट एलसीडी डिस्प्ले वीए नेगेटिव एलसीडी मोड3.3V पर संचालित होता है, जो गहरे काले रंग की पृष्ठभूमि पर चमकीले सफेद खंड दिखाता है। यह इनवर्टर, यूपीएस सिस्टम, मीटर और औद्योगिक नियंत्रण पैनल के लिए बनाया गया है जहां रंग से अधिक कंट्रास्ट और दीर्घकालिक स्थिरता मायने रखती है।
सेगमेंट एलसीडी डिस्प्ले वीए नकारात्मक एलसीडी मोड: विनिर्देश और अनुप्रयोग
इंजीनियर इसकी तलाश कर रहे हैंसेगमेंट एलसीडी डिस्प्ले वीए नेगेटिव एलसीडी मोडआमतौर पर एक ही समय में तीन चीजों की आवश्यकता होती है: एक स्क्रीन जो मजबूत परिवेश प्रकाश के तहत सुपाठ्य रहती है, एक ड्राइवर योजना जो मौजूदा 3.3V बोर्ड से मेल खाती है, और एक आपूर्तिकर्ता जो उत्पादन के दौरान समान गुणवत्ता दोहरा सकता है। JDA0301-19101A1 बिल्कुल उसी संक्षिप्त विवरण के आसपास बनाया गया है।

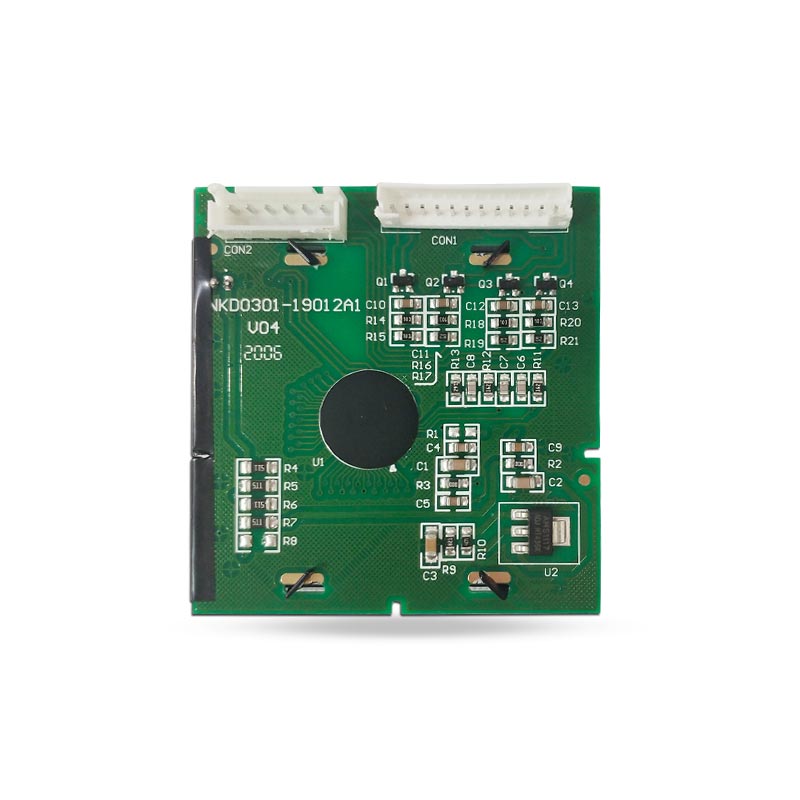

यहसेगमेंट एलसीडी डिस्प्ले वीए नेगेटिव एलसीडी मोडनकारात्मक-मोड ग्लास को COB (चिप-ऑन-बोर्ड) असेंबली के साथ जोड़ता है, इसलिए TCP802-01 ड्राइवर सीधे PCB पर बैठता है और यूनिट एक तैयार घटक के रूप में माउंट होती है। एक ट्रांसमिसिव पोलराइज़र और इसके पीछे एक एलईडी बैकलाइट के साथ, डिस्प्ले सफेद खंडों के साथ लगभग काले रंग की पृष्ठभूमि तैयार करता है।
|
एलसीडी प्रकार और तर्क वोल्टेज वीए/नकारात्मक | वीडीडी = 3.3 वी |
|
|
ड्राइव आईसी और विधि टीसीपी802-01 | 1/3 कर्तव्य, 1/2 पूर्वाग्रह |
|
|
सक्रिय क्षेत्र एवं तापमान. 46 × 41 मिमी | -20 से 70°C |
|
| JDA0301-19101A1 विशिष्टताएँ - सेगमेंट एलसीडी डिस्प्ले VA नेगेटिव एलसीडी मोड | |
| मॉड्यूल नं. | JDA0301-19101A1 |
| एलसीडी प्रकार | वीए/नकारात्मक |
| असेंबली टेक्नोलॉजी | सीओबी (बोर्ड पर चिप) |
| मॉड्यूल का आकार | 58(डब्ल्यू) × 60(एच) × 15.8(टी) मिमी |
| प्रदर्शन वीए (सक्रिय क्षेत्र) | 46(डब्ल्यू) × 41(एच) मिमी |
| ड्राइव विधि | 1/3 कर्तव्य, 1/2 पूर्वाग्रह |
| ड्राइव आईसी | टीसीपी802-01 |
| देखने का कोण | 12 बजे |
| ध्रुवीकरण प्रकार | संचरणशील |
| संचालन तापमान। | -20 से 70°C |
| भंडारण तापमान. | -30 से 80 डिग्री सेल्सियस |
इंजीनियर हमारे सेगमेंट एलसीडी डिस्प्ले वीए नेगेटिव एलसीडी मोड को क्यों चुनते हैं
|
01 कंट्रास्ट जो वास्तविक कैबिनेट में जीवित रहता है यहसेगमेंट एलसीडी डिस्प्ले वीए नेगेटिव एलसीडी मोडटीएन डिस्प्ले के विशिष्ट ग्रे वॉश के बजाय वास्तव में गहरे काले रंग की पृष्ठभूमि प्रदान करता है, इसलिए प्रबुद्ध खंड उज्ज्वल फैक्ट्री प्रकाश व्यवस्था के तहत और स्मोक्ड पैनल के पीछे पढ़ने योग्य रहते हैं। |
|
02 कम शक्ति, लंबी फील्ड लाइफ मोनोक्रोम सेगमेंट तकनीक केवल वही खींचती है जिसकी बैकलाइट और ड्राइवर को आवश्यकता होती है। इसमें कोई वीडियो प्रोसेसिंग नहीं है, कोई रिफ्रेश ओवरहेड नहीं है और कोई हीट बिल्ड-अप नहीं है, जो लगातार संचालित मीटर और इन्वर्टर फ्रंट पैनल के लिए उपयुक्त है। |
|
03 ड्रॉप-इन विद्युत संगतता 1/3 ड्यूटी और 1/2 बायस ड्राइव के साथ 3.3V लॉजिक सप्लाई अधिकांश इन्वर्टर, यूपीएस और मीटरिंग प्लेटफॉर्म पर उपयोग किए जाने वाले MCU रेल से मेल खाती है, जिससे लेवल शिफ्टिंग या बाहरी ड्राइवर रीडिज़ाइन की आवश्यकता कम हो जाती है। |
जहां इस सेगमेंट एलसीडी मॉड्यूल का उपयोग किया जाता है
नकारात्मक वीए ऑप्टिक्स, व्यापक ऑपरेटिंग तापमान और सीओबी मजबूती का संयोजन इसे बनाता हैसेगमेंट एलसीडी डिस्प्ले वीए नेगेटिव एलसीडी मोडकई उपकरण श्रेणियों में एक व्यावहारिक विकल्प:
▸ सोलर इनवर्टर और यूपीएस सिस्टम- स्थिति रीडआउट, गलती कोड और आउटपुट पैरामीटर दूरी पर दिखाई देते हैं।
▸ स्मार्ट मीटरिंग- बिजली, पानी और गैस मीटर जो एक दशक की सेवा तक सुपाठ्य बने रहने चाहिए।
▸ औद्योगिक नियंत्रण और उपकरणीकरण- फ़्रीक्वेंसी कन्वर्टर्स, बिजली मीटर, परीक्षण उपकरण और नियंत्रण कैबिनेट।

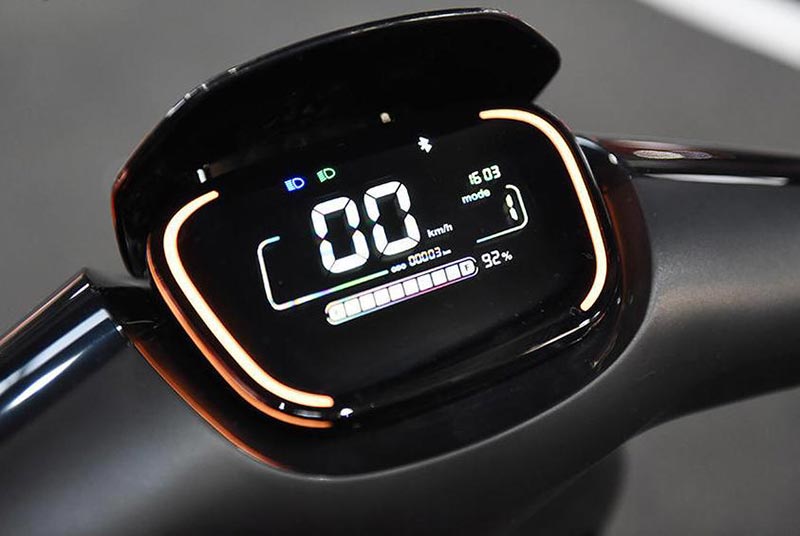

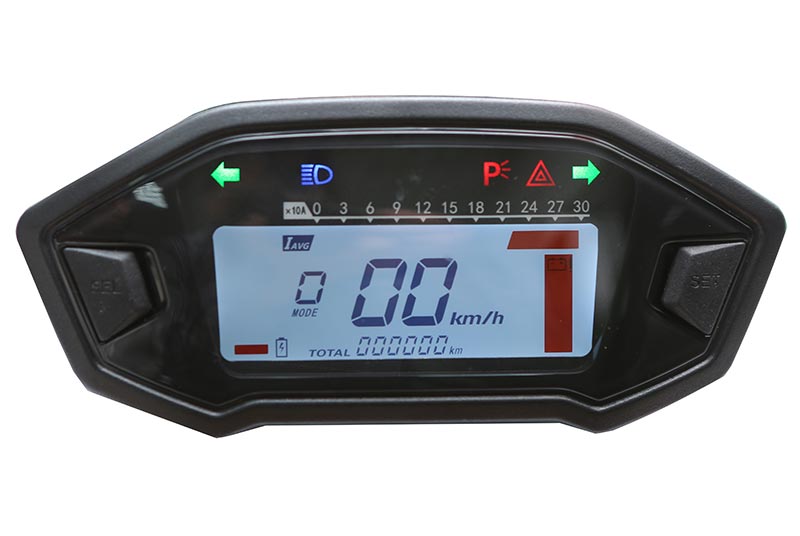

▸ ऑटोमोटिव और परिवहन इलेक्ट्रॉनिक्स- सहायक डैशबोर्ड और निगरानी इकाइयाँ।
|
पावर इन्वर्टर फ्रंट पैनल में सेगमेंट एलसीडी डिस्प्ले वीए नेगेटिव एलसीडी मोड। |

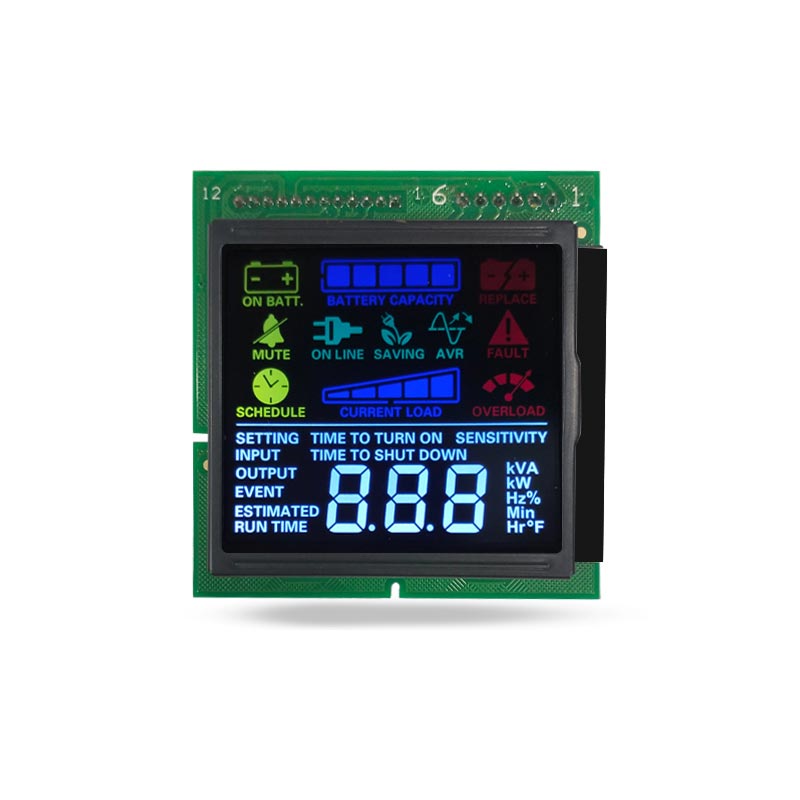

सोलर इन्वर्टर और यूपीएस रीडआउट के लिए सेगमेंट एलसीडी मॉड्यूल का उपयोग किया जाता है। |
यदि आपके प्रोजेक्ट को 12 बजे की निश्चित दिशा के बजाय एक व्यापक ऑप्टिकल विंडो की आवश्यकता है, तोसौर ऊर्जा के लिए वीए पूर्ण व्यूइंग एंगल सेगमेंट एलसीडी डिस्प्लेउस आवश्यकता को उसी नकारात्मक-मोड लुक के साथ कवर करता है। कम बजट पर काम करने वाले खरीदार अक्सर इसका मूल्यांकन करते हैंHTN नकारात्मक 7-सेगमेंट एलसीडी डिस्प्लेसमानांतर में।
अनुकूलन, नमूने और ऑर्डर देना
यह कैटलॉग मॉड्यूल एक प्रारंभिक बिंदु है, कोई निश्चित वस्तु नहीं। हमारे अधिकांश कस्टम डिस्प्ले प्रोजेक्ट ग्राहक की ड्राइंग या मौजूदा उत्पाद से लिए गए नमूने से शुरू होते हैं, और एक मिलान मॉड्यूल के साथ समाप्त होते हैं जो उसी आवास में गिरता है। चाहे आपको मानक सीओबी असेंबली की आवश्यकता हो या पूरी तरह से तैयार की गई होसेगमेंट एलसीडी डिस्प्ले वीए नेगेटिव एलसीडी मोड, हमारी इंजीनियरिंग टीम आपके डिज़ाइन का समर्थन करती है।
|
खंड कलाकृति और कांच का आकार- आपके लेआउट के अनुरूप नए सेगमेंट पैटर्न, आइकन और लोगो। पिनआउट और कनेक्टर विकल्प- पिन असाइनमेंट, एफपीसी या पिन-हेडर समाप्ति आपके पीसीबी से मेल खाती है। बैकलाइट और रंग- आवास और ब्रांड भाषा के अनुरूप सफेद, नीली या एम्बर एलईडी बैकलाइट। 24 घंटे के भीतर कोटेशन- अपनी ड्राइंग, वार्षिक मात्रा और लक्ष्य मूल्य भेजें और अगले कार्य दिवस पर मूल्य निर्धारण और तकनीकी प्रतिक्रिया प्राप्त करें। टूलींग से पहले नमूने- मानक नमूने आमतौर पर ड्राइंग की पुष्टि के बाद 3 से 7 कार्य दिवसों के भीतर भेज दिए जाते हैं। |
व्यापक रेंज के लिए पूर्ण तकनीकी दस्तावेज यहां उपलब्ध हैखंड एलसीडी डिस्प्लेश्रेणी पृष्ठ, और यदि आपका डिज़ाइन रंगीन इंटरफ़ेस की ओर बढ़ रहा है, तोमोनोक्रोम एलसीडी और OLED डिस्प्लेअनुभाग बताता है कि खंड, चरित्र, ग्राफ़िक और पीएमओएलईडी मॉड्यूल प्रत्येक कहाँ सबसे उपयुक्त हैं।
विनिर्माण, परीक्षण और गुणवत्ता दस्तावेज़ीकरण
शेन्ज़ेन जिंगडा डिस्प्ले टेक्नोलॉजी कंपनी लिमिटेड की स्थापना सितंबर 2015 में हुई थी और यह वुपिंग, फ़ुज़ियान में 6000 वर्ग मीटर का धूल-मुक्त संयंत्र संचालित करता है। हमारा हर बैचसेगमेंट एलसीडी डिस्प्ले वीए नेगेटिव एलसीडी मोडपैकिंग से पहले आने वाली सामग्री का निरीक्षण, प्रक्रियाधीन जांच और अंतिम इलेक्ट्रिकल और ऑप्टिकल परीक्षण पास करता है। हम आईएसओ गुणवत्ता प्रबंधन प्रमाणन रखते हैं और अनुरोध पर RoHS अनुपालन दस्तावेज की आपूर्ति करते हैं।
क्लीन-रूम वर्कशॉप के अंदर COG और COB असेंबली लाइनें।
आईएसओ गुणवत्ता प्रबंधन और RoHS दस्तावेज़ीकरण।
अक्सर पूछे जाने वाले प्रश्नों
क्या इस सेगमेंट एलसीडी डिस्प्ले वीए नेगेटिव एलसीडी मोड के सेगमेंट लेआउट और पिनआउट को अनुकूलित किया जा सकता है?
हाँ। खंड कलाकृति, कांच का आकार, पिन असाइनमेंट, बैकलाइट रंग और कनेक्टर प्रकार सभी को आपके ड्राइंग या संदर्भ नमूने से संशोधित किया जा सकता है। इंजीनियरिंग समीक्षा और मूल्य निर्धारण 24 घंटे के भीतर लौटा दिए जाते हैं।
क्या इस मॉड्यूल को बैकलाइट की आवश्यकता है?
यह संस्करण एक ट्रांसमिसिव पोलराइज़र का उपयोग करता है, इसलिए कम रोशनी में पढ़ने के लिए एक एलईडी बैकलाइट की आवश्यकता होती है। एक सफेद या नीली बैकलाइट आमतौर पर निर्दिष्ट की जाती है, जो काली पृष्ठभूमि पर सफेद खंड बनाती है।
वीए नेगेटिव की तुलना एचटीएन नेगेटिव से कैसे की जाती है?
यह सेगमेंट एलसीडी डिस्प्ले वीए नेगेटिव एलसीडी मोड गहरे काले स्तर, उच्च कंट्रास्ट और व्यापक देखने की सीमा प्रदान करता है; HTN नेगेटिव संकीर्ण व्यूइंग एंगल के साथ कम लागत वाला विकल्प है। दोनों मोनोक्रोम सेगमेंट डिस्प्ले हैं।
मुझे किस लीड टाइम के लिए योजना बनानी चाहिए?
कोटेशन 24 घंटे के भीतर जारी कर दिए जाते हैं। मानक नमूने आम तौर पर ड्राइंग की पुष्टि के बाद 3 से 7 कार्य दिवसों के भीतर भेजे जाते हैं, और बड़े पैमाने पर उत्पादन कार्यक्रम की पुष्टि उद्धरण के साथ की जाती है।
