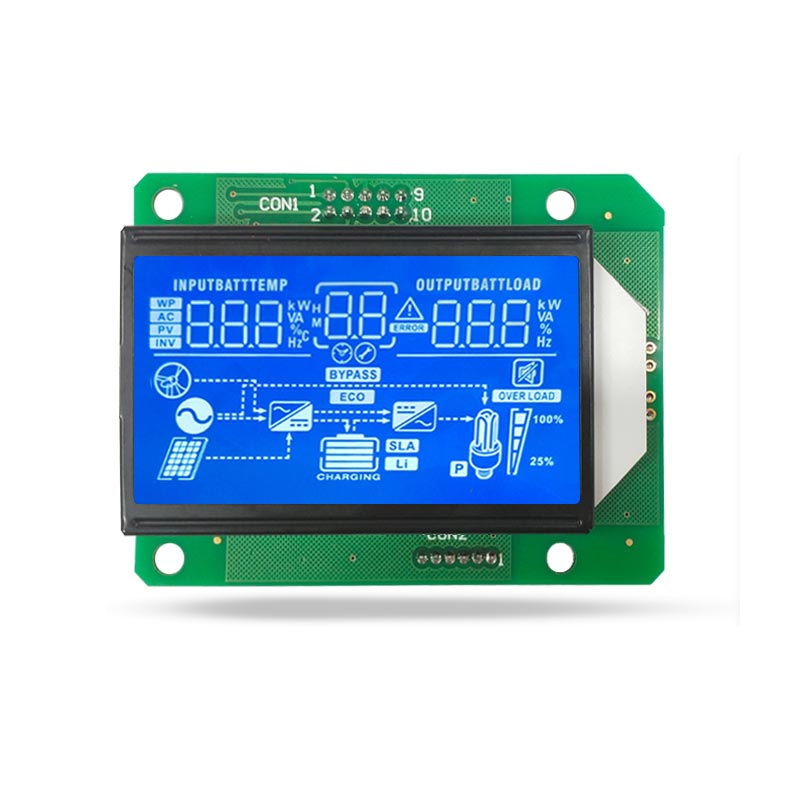

सेगमेंट एलसीडी डिस्प्ले एचटीएन ब्लू मॉड्यूल एलसीएम डिस्प्ले
यह फैक्ट्री-थोक सेगमेंट एलसीडी डिस्प्ले एचटीएन ब्लू मॉड्यूल एलसीएम डिस्प्ले मजबूत प्रदर्शन के लिए सीओबी तकनीक के साथ एक पूर्ण ड्रॉप-इन असेंबली है।
मॉड्यूल संख्या: JDA0801-16037C1
प्रौद्योगिकी: सीओबी प्रौद्योगिकी
ऑपरेटिंग तापमान: -10 से 60℃
देखने का कोण: चौड़ा देखने का कोण
ड्राइव आईसी: HT1621
यूपीएस उपकरणों और सौर इनवर्टर के लिए बिल्कुल सही। कस्टम ग्लास टूलींग और 24 घंटे के कोटेशन के लिए हमसे संपर्क करें।
जांच भेजें
उत्पाद वर्णन
|
अधिमूल्यसेगमेंट एलसीडी डिस्प्ले एचटीएन ब्लू मॉड्यूल एलसीएम डिस्प्लेपावर इनवर्टर और यूपीएस के लिए पूर्ण ड्रॉप-इन एलसीएम असेंबली · सीओबी प्रौद्योगिकी · एचटी1621 ड्राइवर · उच्च कंट्रास्ट एचटीएन ग्लास |
|
मॉड्यूल का आकार 76 × 58 × 10.6 मिमी |
प्रदर्शन वीए 60 × 32.5 मिमी |
|
ऑपरेटिंग वोल्टेज 5.0V एलसीएम |
ड्राइव विधि 1/4 कर्तव्य, 1/3 पूर्वाग्रह |
उत्पाद परिचय

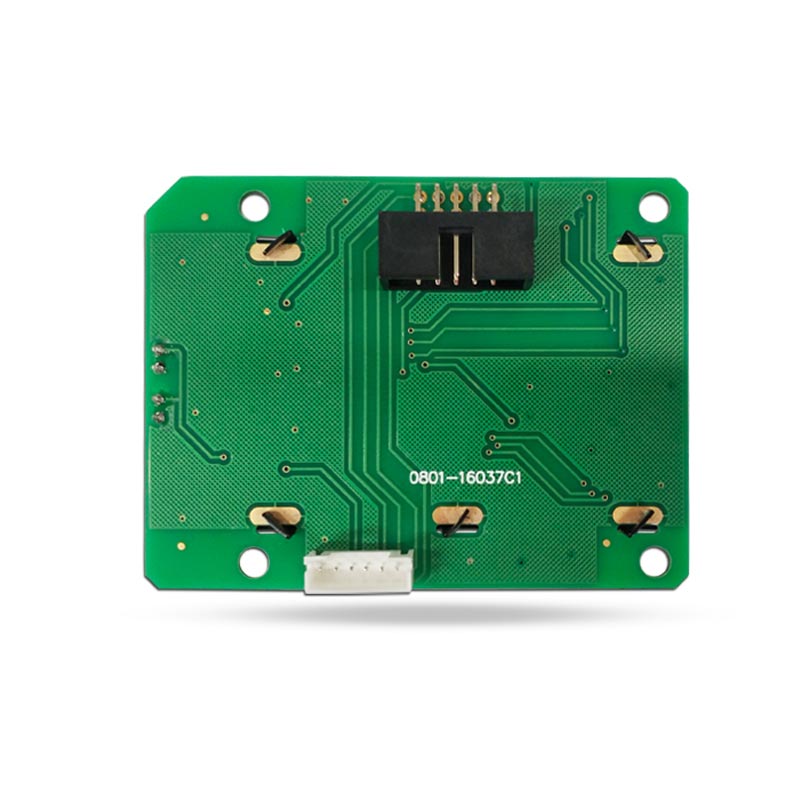

जिंगडा डिस्प्ले एक अग्रणी निर्माता हैसेगमेंट एलसीडी डिस्प्ले एचटीएन ब्लू मॉड्यूल एलसीएम डिस्प्ले, प्रत्येक प्रोजेक्ट में 10 वर्षों से अधिक की मोनोक्रोम एलसीडी विशेषज्ञता ला रहा है। इस विशिष्ट एलसीएम मॉड्यूल को पूर्ण ड्रॉप-इन असेंबली के रूप में डिज़ाइन किया गया है: ग्लास, बैकलाइट, ड्राइवर और इंटरफ़ेस कनेक्टर पहले से ही एक बोर्ड पर लगाए गए हैं। यह डिज़ाइन प्रयास को आपके होस्ट फर्मवेयर और मैकेनिकल एकीकरण में स्थानांतरित कर देता है, जिससे फ्लेक्स-टेल या ग्लास-बॉन्डिंग योग्यता की आवश्यकता समाप्त हो जाती है।
इसमें अत्यधिक एकीकृत HT1621 ड्राइवर IC हैसेगमेंट एलसीडी डिस्प्ले एचटीएन ब्लू मॉड्यूल एलसीएम डिस्प्लेकेवल कुछ पिन और सरल सर्किट के साथ जटिल दृश्य आउटपुट प्राप्त करता है, जो इसे एम्बेडेड और बैटरी चालित उपकरणों के लिए आदर्श बनाता है। एचटीएन प्रक्रिया एक संशोधित ट्विस्ट कॉन्फ़िगरेशन प्रदान करती है, जो मानक टीएन डिस्प्ले (लगभग 50 डिग्री) की तुलना में लगभग 80 डिग्री का काफी व्यापक देखने का कोण और बेहतर कंट्रास्ट प्रदान करती है।
चाहे आपको मानक मॉड्यूल या पूरी तरह से अनुकूलित समाधान की आवश्यकता हो, हमारा कारखाना आपके विशिष्ट एप्लिकेशन आवश्यकताओं को पूरा करने के लिए आपके सटीक सेगमेंट लेआउट और कस्टम ड्राइवर फर्मवेयर के लिए कस्टम ग्लास टूलींग का समर्थन करता है।
तकनीकी मापदंड
|
मॉड्यूल नं. JDA0801-16037C1 |
एलसीडी प्रकार एचटीएन/नीला |
|
तकनीकी सीओबी प्रौद्योगिकी |
ड्राइव आईसी HT1621 |
|
देखने का कोण 12 बजे (विस्तृत) |
बैकलाइट सफ़ेद |
|
संचालन तापमान। -10 से 60℃ |
भंडारण तापमान. -20 से 70℃ |
मुख्य अनुप्रयोग
खंडित एलसीडी डिस्प्ले निश्चित डिस्प्ले पैरामीटर और पर्यावरणीय विद्युत स्थितियों वाले उपकरण हैं। हमारासेगमेंट एलसीडी डिस्प्ले एचटीएन ब्लू मॉड्यूल एलसीएम डिस्प्लेइसका उपयोग मुख्य रूप से बिजली नियंत्रण और नई ऊर्जा भंडारण के क्षेत्र में किया जाता है, विशेष रूप से यूपीएस उपकरणों और सौर ऊर्जा इनवर्टर के लिए उपयोग किया जाता है।
|

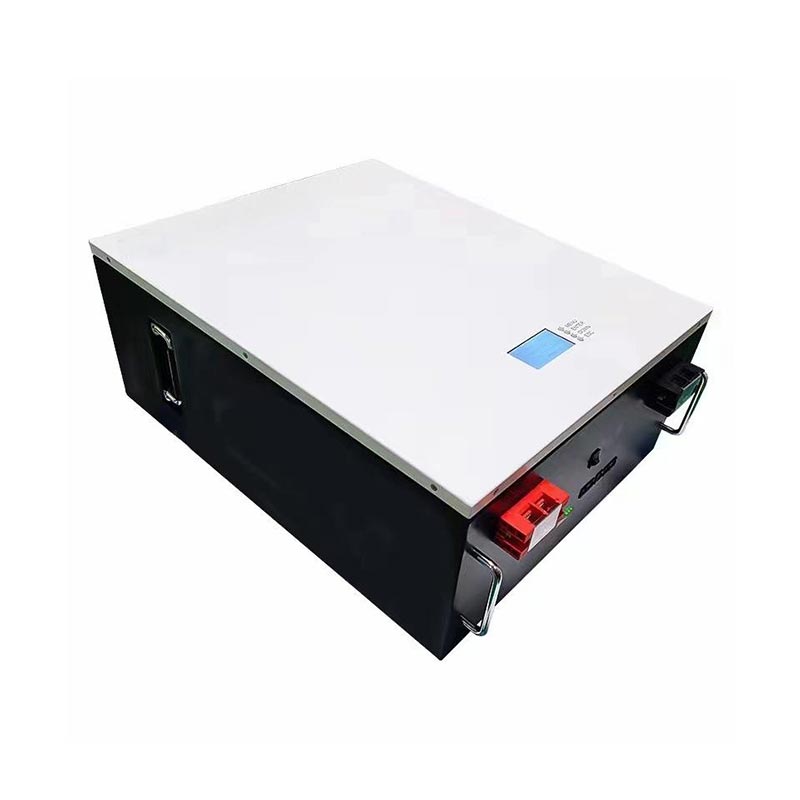

एचटीएन ब्लू सेगमेंट एलसीडी डिस्प्ले का उपयोग पावर इनवर्टर में किया जाता है। |

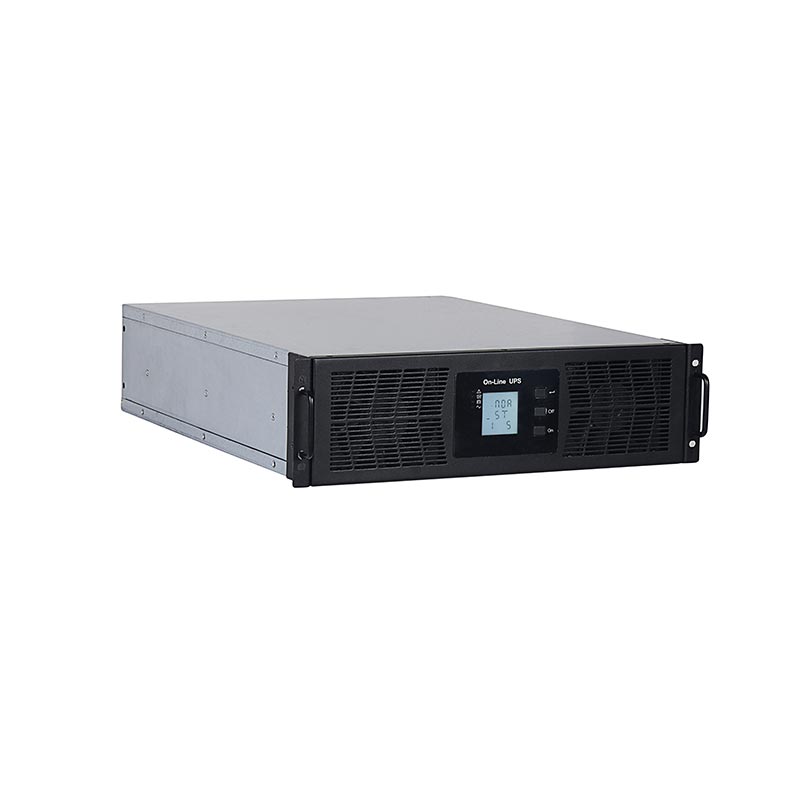

यूपीएस उपकरणों में एचटीएन ब्लू सेगमेंट एलसीडी डिस्प्ले का उपयोग किया जाता है। |
अपने आपूर्तिकर्ता के रूप में JINGDA को क्यों चुनें?
11 वर्षों के समर्पित मोनोक्रोम सेगमेंट एलसीडी अनुभव के साथ शेन्ज़ेन-आधारित निर्माता के रूप में, हम एक ट्रेडिंग कंपनी नहीं हैं। फ़ुज़ियान प्रांत में हमारी 10,000 वर्ग मीटर की फ़ैक्टरी है जो इन-हाउस COB, COG और TAB असेंबली लाइनों से सुसज्जित है।
|
गुणवत्ता प्रबंधन एवं प्रमाणपत्र हमारे पास GB/T19001-2016/ISO9001:2015, ISO14001, IATF-16949 सिस्टम प्रमाणन और CE घोषणाएं हैं। हम आपकी आवश्यकताओं के अनुसार कंपनी गुणवत्ता प्रमाणपत्र, सामग्री विनिर्देश, उत्पादन निरीक्षण रिकॉर्ड और उत्पाद विश्वसनीयता रिपोर्ट प्रदान कर सकते हैं।
|
मानक निर्यात पैकेजिंग
अपना सुनिश्चित करने के लिएसेगमेंट एलसीडी डिस्प्ले एचटीएन ब्लू मॉड्यूल एलसीएम डिस्प्लेसही स्थिति में आता है, हम एक कठोर स्तरित पैकेजिंग अनुक्रम का उपयोग करते हैं:
|
1. ईएसडी बैग |
2. भीतरी बक्सा |
3. बाहरी बॉक्स |
| ईएसडी बैग | किसी भी आगे की प्रक्रिया से पहले प्रत्येक मॉड्यूल को इलेक्ट्रोस्टैटिक परिरक्षण बैग में सील कर दिया जाता है। |
| भीतरी बक्सा | स्थिरता बनाए रखने और गति को रोकने के लिए मॉड्यूल को आंतरिक बॉक्स के भीतर विशिष्ट स्लॉट में रखा जाता है। |
| बाहरी बॉक्स | एक मजबूत नालीदार बॉक्स का उपयोग किया जाता है, जिसमें एक लेबल होता है जो मॉडल, मात्रा और बैच संख्या को दर्शाता है। |
अपनी परियोजनाओं के लिए अन्य प्रदर्शन विकल्पों का पता लगाने के लिए, आप हमारी समीक्षा कर सकते हैंखंड एलसीडी डिस्प्लेवर्ग। उच्च कंट्रास्ट के लिए, जाँचेंसेगमेंट एलसीडी डिस्प्ले वीए नकारात्मक एलसीडी मोड. यदि आपके डिवाइस को ग्राफ़िक आउटपुट की आवश्यकता है, तो हमाराग्राफिक एलसीडी डिस्प्लेश्रृंखला एकदम फिट है.
अक्सर पूछे जाने वाले प्रश्न
| COB LCD डिस्प्ले में COB का क्या अर्थ है? | COB का मतलब चिप-ऑन-बोर्ड है। नंगे ड्राइवर आईसी को सीधे पीसीबी पर जोड़ा जाता है और एपॉक्सी एनकैप्सुलेशन के साथ कवर किया जाता है, जो अत्यधिक टिकाऊ और कॉम्पैक्ट ड्रॉप-इन असेंबली प्रदान करता है। |
| क्या आप मेरे उत्पाद के लिए एक कस्टम सेगमेंट लेआउट बना सकते हैं? | हाँ। हम आपके सटीक सेगमेंट पैटर्न, आइकन और फ़ॉन्ट के लिए कस्टम ग्लास टूल करते हैं। अपना लेआउट ड्राइंग या एक संदर्भ नमूना प्रदान करें, और हमारे इंजीनियर व्यवहार्यता और ड्राइव आवश्यकताओं की समीक्षा करेंगे। |
| TN और HTN डिस्प्ले में क्या अंतर है? | एचटीएन (हाई ट्विस्टेड नेमैटिक) टीएन का एक संशोधित ट्विस्ट कॉन्फ़िगरेशन है। यह टीएन के 50° की तुलना में लगभग 80° का व्यापक व्यूइंग एंगल प्रदान करता है, और मांग वाले अनुप्रयोगों के लिए बेहतर कंट्रास्ट प्रदान करता है। |
| क्या आप तकनीकी सहायता और बिक्री-पश्चात सेवा प्रदान करते हैं? | हां, हम अपने एलसीडी डिस्प्ले उत्पादों के लिए व्यापक तकनीकी सहायता और 1 साल की बिक्री-पश्चात सेवा प्रदान करते हैं। |
