एम्बेडेड परियोजनाओं के लिए 0.96 इंच PM OLED डिस्प्ले मॉड्यूल SSD1306 को इतना विश्वसनीय क्या बनाता है?

The0.96 इंच पीएम OLED डिस्प्ले मॉड्यूल SSD1306एम्बेडेड इलेक्ट्रॉनिक्स, IoT डिवाइस, पहनने योग्य सिस्टम और DIY इंजीनियरिंग परियोजनाओं में सबसे व्यापक रूप से उपयोग किए जाने वाले लघु प्रदर्शन समाधानों में से एक बन गया है। यह लेख इसकी वास्तुकला, प्रदर्शन लाभ, एकीकरण विधियों और वास्तविक दुनिया के अनुप्रयोगों पर विस्तार से चर्चा करता है। इसे इंजीनियरों, उत्पाद डिजाइनरों और शौकीनों को यह समझने में मदद करने के लिए डिज़ाइन किया गया है कि इस कॉम्पैक्ट OLED मॉड्यूल को उच्च-स्पष्टता आउटपुट, कम बिजली की खपत और मांग वाले वातावरण में दीर्घकालिक स्थिरता के लिए क्यों विश्वसनीय माना जाता है।

विषयसूची

• 1. 0.96 इंच पीएम OLED डिस्प्ले मॉड्यूल SSD1306 का अवलोकन
• 2. आंतरिक वास्तुकला और कार्य सिद्धांत
• 3. मुख्य विशेषताएं और लाभ
• 4. तकनीकी विशिष्टताओं की व्याख्या
• 5. SSD1306 OLED मॉड्यूल को कैसे एकीकृत करें
• 6. संचार इंटरफेस (I2C बनाम SPI)
• 7. बिजली की खपत और दक्षता
• 8. सामान्य समस्याएँ और समस्या निवारण
• 9. ओएलईडी बनाम एलसीडी तुलना
• 10. वास्तविक-विश्व अनुप्रयोग परिदृश्य
• 11. इंजीनियरों के लिए डिज़ाइन संबंधी विचार
• 12. अक्सर पूछे जाने वाले प्रश्न
• निष्कर्ष

1. 0.96 इंच पीएम OLED डिस्प्ले मॉड्यूल SSD1306 का अवलोकन

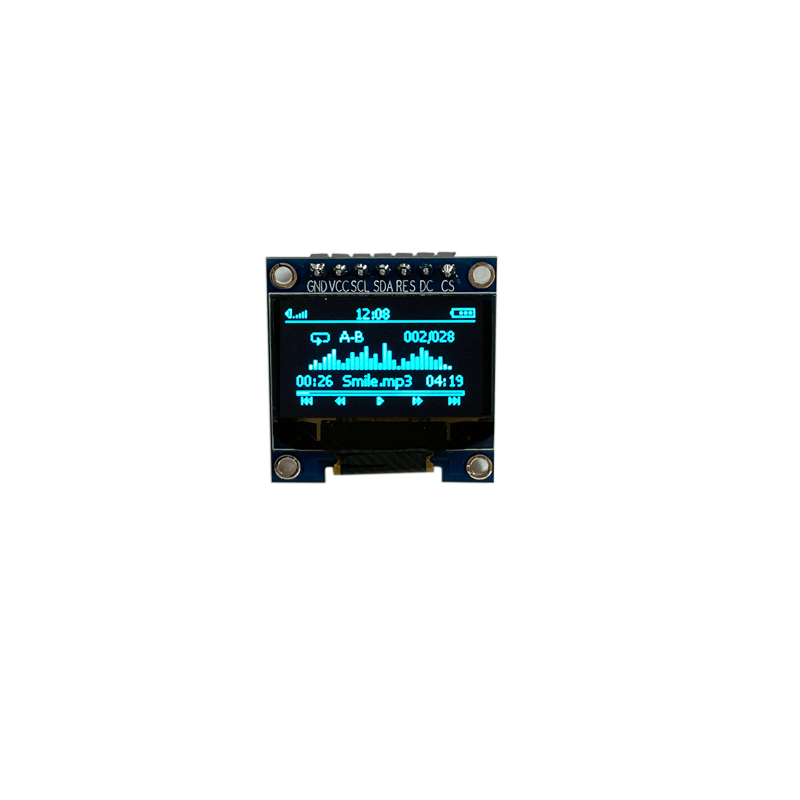

The 0.96 इंच पीएम OLED डिस्प्ले मॉड्यूल SSD1306एक कॉम्पैक्ट ऑर्गेनिक प्रकाश उत्सर्जक डायोड डिस्प्ले है जिसका उपयोग आमतौर पर माइक्रोकंट्रोलर-आधारित सिस्टम में किया जाता है। पारंपरिक एलसीडी के विपरीत, ओएलईडी तकनीक प्रत्येक पिक्सेल से सीधे प्रकाश उत्सर्जित करती है, जिससे बैकलाइटिंग की आवश्यकता समाप्त हो जाती है। इसके परिणामस्वरूप गहरा कंट्रास्ट, पतली संरचना और बेहतर देखने का कोण प्राप्त होता है।

SSD1306 ड्राइवर IC पिक्सेल-स्तरीय संचालन को नियंत्रित करता है और माइक्रोकंट्रोलर और डिस्प्ले मैट्रिक्स के बीच संचार का प्रबंधन करता है। अपनी सादगी और दक्षता के कारण, यह Arduino, ESP32, Raspberry Pi और अन्य एम्बेडेड प्लेटफ़ॉर्म में एक मानक विकल्प बन गया है।

2. आंतरिक वास्तुकला और कार्य सिद्धांत

मॉड्यूल के मूल में SSD1306 नियंत्रक है, जो मेमोरी मैपिंग, डिस्प्ले रिफ्रेश चक्र और कमांड व्याख्या को संभालता है। डिस्प्ले में 128x64 पिक्सेल मैट्रिक्स (आमतौर पर) होता है, जहां प्रत्येक पिक्सेल स्वतंत्र रूप से नियंत्रित होता है।

एलसीडी के विपरीत, OLED पैनल को बैकलाइट की आवश्यकता नहीं होती है। वोल्टेज लागू होने पर प्रत्येक पिक्सेल अपना स्वयं का प्रकाश उत्सर्जित करता है। यह स्व-उत्सर्जक गुण अत्यधिक उच्च कंट्रास्ट अनुपात और लगभग पूर्ण काले स्तरों की अनुमति देता है।

• पिक्सेल-संचालित उत्सर्जन प्रणाली
• इंटीग्रेटेड डिस्प्ले रैम (जीडीडीआरएएम)
• समय नियंत्रण के लिए आंतरिक थरथरानवाला
• अंतर्निर्मित वोल्टेज बूस्टर सर्किट

3. मुख्य विशेषताएं और लाभ

0.96 इंच पीएम OLED डिस्प्ले मॉड्यूल SSD1306 की लोकप्रियता इसके प्रदर्शन और सादगी के संयोजन से आती है। नीचे इसके प्रमुख फायदे हैं:

• अल्ट्रा-उच्च कंट्रास्ट अनुपात (आमतौर पर 2000:1 या उच्चतर)
• 160° तक चौड़ा देखने का कोण
• स्थिर प्रदर्शन मोड में बहुत कम बिजली की खपत
• बैकलाइट सिस्टम की कोई आवश्यकता नहीं
• एनिमेशन के लिए उपयुक्त तेज़ प्रतिक्रिया समय
• जगह की कमी वाले उपकरणों के लिए कॉम्पैक्ट पीसीबी फ़ुटप्रिंट

ये विशेषताएं इसे बैटरी चालित प्रणालियों और पोर्टेबल इलेक्ट्रॉनिक्स के लिए विशेष रूप से उपयुक्त बनाती हैं जहां ऊर्जा दक्षता महत्वपूर्ण है।

4. तकनीकी विशिष्टताओं की व्याख्या

तकनीकी विशिष्टताओं को समझने से इंजीनियरों को अपनी परियोजना आवश्यकताओं के लिए सही डिस्प्ले कॉन्फ़िगरेशन चुनने में मदद मिलती है।

ये विशिष्टताएं अतिरिक्त बिजली विनियमन जटिलता की आवश्यकता के बिना अधिकांश माइक्रोकंट्रोलर पारिस्थितिकी प्रणालियों के साथ इसकी संगतता को उजागर करती हैं।

5. SSD1306 OLED मॉड्यूल को कैसे एकीकृत करें

एकीकरण इस मॉड्यूल के सबसे मजबूत फायदों में से एक है। यहां तक ​​कि शुरुआती लोग भी इसे सरल चरणों में लागू कर सकते हैं।

• चरण 1: वीसीसी और जीएनडी पिन को ठीक से कनेक्ट करें
• चरण 2: संचार प्रोटोकॉल चुनें (I2C सबसे आम है)
• चरण 3: माइक्रोकंट्रोलर प्लेटफॉर्म पर SSD1306 लाइब्रेरी स्थापित करें
• चरण 4: फ़र्मवेयर में डिस्प्ले प्रारंभ करें
• चरण 5: स्क्रीन बफ़र पर ग्राफ़िकल या टेक्स्ट डेटा भेजें

क्योंकि मॉड्यूल में पहले से ही अधिकांश आवश्यक घटक शामिल हैं, किसी बाहरी ड्राइवर सर्किट की आवश्यकता नहीं है।

6. संचार इंटरफेस (I2C बनाम SPI)

SSD1306 I2C और SPI संचार दोनों का समर्थन करता है, प्रत्येक अद्वितीय फायदे के साथ।

I2C का उपयोग इसकी सादगी के कारण व्यापक रूप से किया जाता है, इसके लिए केवल दो डेटा लाइनों (एसडीए और एससीएल) की आवश्यकता होती है। यह वायरिंग की जटिलता को कम करता है, जिससे यह कॉम्पैक्ट एम्बेडेड सिस्टम के लिए आदर्श बन जाता है।

दूसरी ओर, एसपीआई तेज़ डेटा स्थानांतरण दर प्रदान करता है और एनिमेशन या बार-बार स्क्रीन अपडेट वाले अनुप्रयोगों में इसे प्राथमिकता दी जाती है।

• I2C:न्यूनतम वायरिंग, कम गति, सेंसर और सरल डिस्प्ले के लिए आदर्श
• एसपीआई:तेज़ रिफ्रेश, अधिक पिन की आवश्यकता, ग्राफ़िक्स-भारी सिस्टम के लिए बेहतर

7. बिजली की खपत और दक्षता

OLED तकनीक का सबसे महत्वपूर्ण लाभ इसकी ऊर्जा दक्षता है। 0.96 इंच पीएम OLED डिस्प्ले मॉड्यूल SSD1306 केवल पिक्सल जलने पर ही बिजली की खपत करता है। काले पिक्सेल को वस्तुतः किसी ऊर्जा की आवश्यकता नहीं होती है।

यह इसे विशेष रूप से उपयोगी बनाता है:

• बैटरी चालित IoT डिवाइस
• पहनने योग्य इलेक्ट्रॉनिक्स
• पोर्टेबल माप उपकरण

हालाँकि, पूर्ण-सफ़ेद स्क्रीन को लगातार प्रदर्शित करने से बिजली का उपयोग काफी बढ़ जाएगा, इसलिए अनुकूलित यूआई डिज़ाइन आवश्यक है।

8. सामान्य समस्याएँ और समस्या निवारण

भले ही मॉड्यूल विश्वसनीय है, उपयोगकर्ताओं को एकीकरण संबंधी समस्याओं का सामना करना पड़ सकता है। नीचे सामान्य समस्याएं और समाधान दिए गए हैं:

• खाली स्क्रीन:I2C पता और वायरिंग कनेक्शन की जाँच करें
• झिलमिलाता प्रदर्शन:स्थिर बिजली आपूर्ति सुनिश्चित करें
• गलत आउटपुट:लाइब्रेरी कॉन्फ़िगरेशन और रिज़ॉल्यूशन सेटिंग्स सत्यापित करें
• कम चमक:सॉफ़्टवेयर कंट्रास्ट सेटिंग समायोजित करें

अधिकांश समस्याएँ हार्डवेयर दोषों के बजाय सॉफ़्टवेयर-संबंधी हैं।

9. ओएलईडी बनाम एलसीडी तुलना

10. वास्तविक-विश्व अनुप्रयोग परिदृश्य

0.96 इंच पीएम OLED डिस्प्ले मॉड्यूल SSD1306 की बहुमुखी प्रतिभा इसे उद्योगों और अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त बनाती है।

• स्मार्ट होम नियंत्रक
• पहनने योग्य फिटनेस उपकरण
• औद्योगिक सेंसर प्रदर्शित करता है
• DIY Arduino प्रोजेक्ट
• मेडिकल पोर्टेबल मॉनिटरिंग सिस्टम
• बैटरी प्रबंधन प्रणाली

इसका कॉम्पैक्ट आकार और स्पष्टता डेवलपर्स को बहुत छोटे उपकरणों में भी सार्थक यूजर इंटरफेस को एकीकृत करने की अनुमति देती है।

11. इंजीनियरों के लिए डिज़ाइन संबंधी विचार

इस मॉड्यूल के साथ डिजाइन करते समय, इंजीनियरों को विद्युत स्थिरता, यूआई अनुकूलन और थर्मल स्थितियों पर विचार करना चाहिए।

• जीवनकाल बढ़ाने के लिए निरंतर पूर्ण-स्क्रीन चमक से बचें
• I2C संचार के लिए उचित पुल-अप प्रतिरोधकों का उपयोग करें
• माइक्रोकंट्रोलर तर्क स्तरों के साथ वोल्टेज संगतता सुनिश्चित करें
• बिजली के उपयोग को कम करने के लिए फ़्रेम अपडेट को अनुकूलित करें

अच्छी डिज़ाइन प्रथाओं से प्रदर्शन और स्थायित्व में उल्लेखनीय सुधार होता है।

12. अक्सर पूछे जाने वाले प्रश्न

Q1: क्या SSD1306 रंग प्रदर्शित कर सकता है?
नहीं, यह एक मोनोक्रोम डिस्प्ले है (आमतौर पर सफेद, नीला या पीला वेरिएंट)।

Q2: क्या यह Arduino के साथ संगत है?
हां, यह कई ओपन-सोर्स लाइब्रेरीज़ के साथ व्यापक रूप से समर्थित है।

Q3: क्या इसके लिए बैकलाइट की आवश्यकता है?
नहीं, OLED तकनीक स्व-उत्सर्जक है।

Q4: मॉड्यूल का जीवनकाल क्या है?
आमतौर पर उपयोग पैटर्न के आधार पर दसियों हज़ार घंटे।

Q5: क्या यह एनिमेशन प्रदर्शित कर सकता है?
हाँ, लेकिन बेहतर प्रदर्शन के लिए SPI इंटरफ़ेस की अनुशंसा की जाती है।

निष्कर्ष

0.96 इंच पीएम OLED डिस्प्ले मॉड्यूल SSD1306 कॉम्पैक्ट इलेक्ट्रॉनिक सिस्टम के लिए सबसे व्यावहारिक और कुशल डिस्प्ले समाधानों में से एक है। उच्च कंट्रास्ट, कम बिजली की खपत और सरल एकीकरण का इसका संयोजन इसे कई उद्योगों में इंजीनियरों और डेवलपर्स के लिए पसंदीदा विकल्प बनाता है।

प्रोटोटाइप विकास से लेकर वाणिज्यिक एम्बेडेड उत्पादों तक, यह मॉड्यूल प्रदर्शन और सामर्थ्य के बीच एक संतुलन प्रदान करता है जिसका मिलान करना मुश्किल है।

उच्च गुणवत्ता वाले डिस्प्ले मॉड्यूल और अनुकूलित समाधानों के लिए,शेन्ज़ेन जिंगडा डिस्प्ले टेक्नोलॉजी कं, लिमिटेडआपकी परियोजना आवश्यकताओं के अनुरूप पेशेवर विनिर्माण सहायता और तकनीकी विशेषज्ञता प्रदान करता है।

हमसे संपर्क करेंसहयोग के अवसरों का पता लगाने, नमूनों का अनुरोध करने, या अपने अगले एम्बेडेड सिस्टम डिज़ाइन के लिए अनुकूलित डिस्प्ले समाधानों पर चर्चा करने के लिए।
