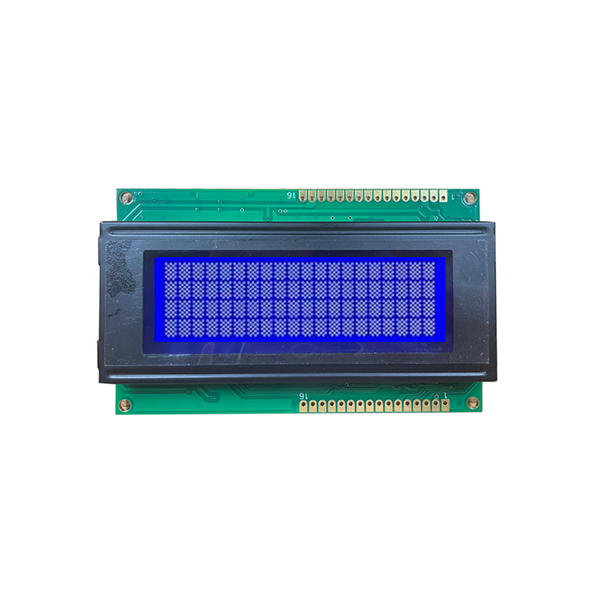

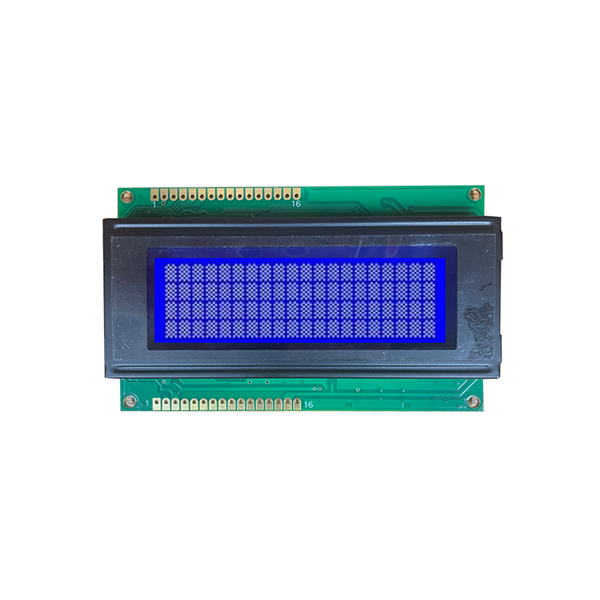

20x4 कैरेक्टर एलसीडी डिस्प्ले एसटीएन पॉजिटिव नेगेटिव एलसीडी मोड
यह चीन निर्मित 20x4 कैरेक्टर एलसीडी डिस्प्ले एसटीएन पॉजिटिव नेगेटिव एलसीडी मोड औद्योगिक एचएमआई के लिए एक बहुमुखी, 4-लाइन लेआउट प्रदान करता है।
मॉड्यूल संख्या: JDA2004-01 श्रृंखला
प्रौद्योगिकी: सीओबी प्रौद्योगिकी
देखने का कोण: चौड़ा देखने का कोण
ऑपरेटिंग तापमान: -20 से 70℃
ड्राइव आईसी: AIP31066
जांच भेजें
उत्पाद वर्णन
यह औद्योगिक एचएमआई के लिए स्पष्ट, संरचित लेआउट प्रदान करता है20x4 कैरेक्टर एलसीडी डिस्प्ले एसटीएन पॉजिटिव नेगेटिव एलसीडी मोडAIP31066 ड्राइवर और एक मजबूत COB असेंबली के साथ 4-लाइन, 20-वर्ण प्रारूप की सुविधा है।
20x4 कैरेक्टर एलसीडी डिस्प्ले एसटीएन पॉजिटिव नेगेटिव एलसीडी मोड अवलोकन
The 20x4 कैरेक्टर एलसीडी डिस्प्ले एसटीएन पॉजिटिव नेगेटिव एलसीडी मोडयह अत्यधिक बहुमुखी और विश्वसनीय डिस्प्ले समाधान है जो मांग वाले औद्योगिक वातावरण के लिए बनाया गया है। चाहे आपको मेनू नेविगेशन, वास्तविक समय स्थिति अपडेट या डायग्नोस्टिक्स की आवश्यकता हो, यह मॉड्यूल एक स्पष्ट और संरचित दृश्य आउटपुट प्रदान करता है।
JDA2004-01 सीरीज AIP31066 ड्राइव IC का उपयोग करती है और 1/16 ड्यूटी, 1/5 बायस ड्राइविंग स्कीम के साथ संचालित होती है। व्यूइंग एंगल 6 बजे तय किया गया है. उन खरीदारों के लिए जो इसे एकीकृत करना चाहते हैं20x4 कैरेक्टर एलसीडी डिस्प्ले एसटीएन पॉजिटिव नेगेटिव एलसीडी मोडमानक पीसीबी बोर्ड और वाइड व्यूइंग एंगल मशीनरी इंटरफेस और फैक्ट्री ऑटोमेशन पैनल में इंस्टॉलेशन को सरल बनाते हैं।
|
सामग्री प्रदर्शित करें 20*4 अक्षर |
ड्राइव आईसी एआईपी31066 |
ड्राइविंग योजना 1/16 कर्तव्य, 1/5 पूर्वाग्रह |
| JDA2004-01 श्रृंखला तकनीकी पैरामीटर | |
| सामग्री प्रदर्शित करें | 20*4 अक्षर (5*8 बिंदु) |
| रूपरेखा आयाम | 98(डब्ल्यू)*60(एल)*13.2(एच)मिमी |
| देखने के क्षेत्र | 77(डब्ल्यू)*25.2(एल)मिमी |
| सक्रिय क्षेत्र | 70.4(डब्ल्यू)*20.8(एल)मिमी |
| देखने का कोण | 6 बजे |
| बैकलाइट विकल्प | सफ़ेद/पीला-हरा |
| संचालन तापमान। | -20 से 70°C |
| भंडारण तापमान. | -30 से 80°C |
इस 20x4 कैरेक्टर एलसीडी मॉड्यूल के लिए उपलब्ध विकल्प
विभिन्न आवास डिजाइनों और ब्रांड सौंदर्यशास्त्र के अनुरूप, हम इसके लिए तीन मानक ऑप्टिकल कॉन्फ़िगरेशन प्रदान करते हैं20x4 कैरेक्टर एलसीडी डिस्प्ले एसटीएन पॉजिटिव नेगेटिव एलसीडी मोड. आप बड़े पैमाने पर उत्पादन के लिए आवश्यक सटीक एलसीडी प्रकार और बैकलाइट रंग का चयन कर सकते हैं।
| मॉड्यूल नं. | एलसीडी प्रकार | बैकलाइट रंग |
| 2004एसबीडब्ल्यू-01 | एसटीएन ब्लू नेगेटिव मोड | सफ़ेद |
| 2004एसवाईजी-01 | एसटीएन पीला हरा सकारात्मक मोड | पीले हरे |
| 2004एसजीडब्ल्यू-01 | एसटीएन ग्रे पॉजिटिव मोड | सफ़ेद |
अनुप्रयोग और औद्योगिक उपयोग के मामले
The 20x4 कैरेक्टर एलसीडी डिस्प्ले एसटीएन पॉजिटिव नेगेटिव एलसीडी मोडऑपरेटरों के लिए एक विश्वसनीय और पढ़ने में आसान इंटरफ़ेस प्रदान करता है। इसे इंजीनियरों द्वारा व्यापक रूप से चुना जाता है:
▸ फ़ैक्टरी स्वचालन पैनल- मशीन की स्थिति, त्रुटि कोड और परिचालन पैरामीटर प्रदर्शित करना।
▸ नैदानिक उपकरण- चिकित्सा और परीक्षण उपकरणों में वास्तविक समय डेटा और माप परिणाम दिखाना।
▸ मशीनरी इंटरफ़ेस- औद्योगिक मशीनरी के लिए मेनू नेविगेशन और पैरामीटर सेटिंग्स की पेशकश।
|

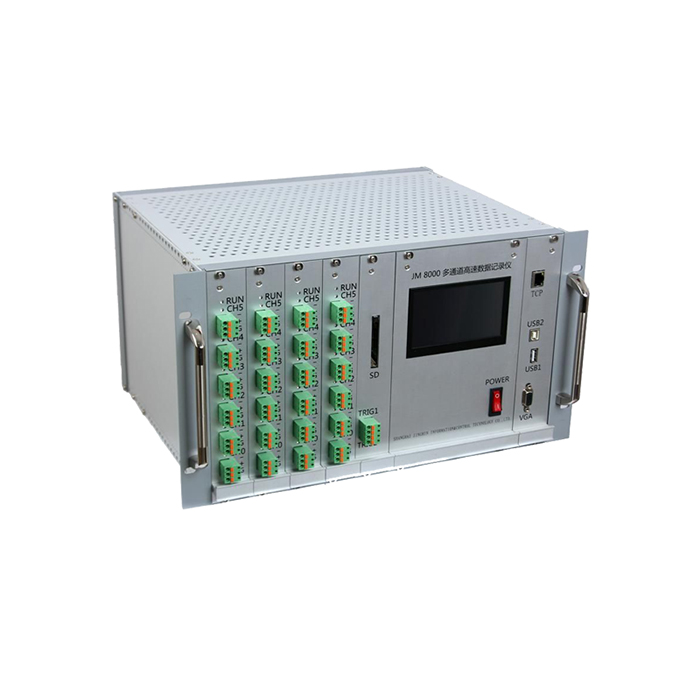

औद्योगिक उपकरणों में 20x4 कैरेक्टर एलसीडी डिस्प्ले। |

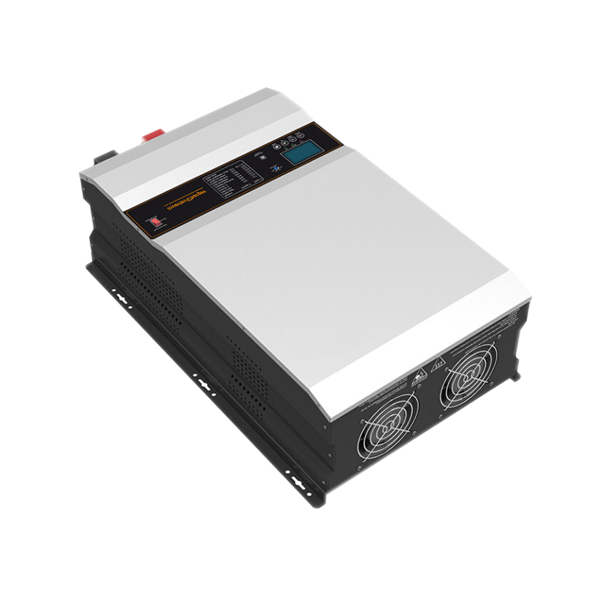

यूपीएस सिस्टम में एसटीएन सकारात्मक नकारात्मक एलसीडी मोड। |
JINGDA द्वारा अनुकूलन और आपूर्ति
एक अग्रणी डिस्प्ले निर्माता के रूप में, हम आपके लिए पूर्ण समर्थन प्रदान करते हैं20x4 कैरेक्टर एलसीडी डिस्प्ले एसटीएन पॉजिटिव नेगेटिव एलसीडी मोडआवश्यकताएं। चाहे आपको पीसीबी लेआउट को समायोजित करने, कनेक्टर प्रकार को बदलने, या बैकलाइट को संशोधित करने की आवश्यकता हो, हमारी इंजीनियरिंग टीम इसे संभाल सकती है।
अन्य प्रारूपों का पता लगाने के लिए, आप हमारा देख सकते हैंकैरेक्टर एलसीडी डिस्प्लेवर्ग। यदि आपको जटिल ग्राफ़िक्स के लिए उच्च रिज़ॉल्यूशन की आवश्यकता है, तो हमारे पर विचार करें128x64 एलसीडी डिस्प्ले एसटीएन पॉजिटिव मोड ग्राफिक स्क्रीन. सरल संख्यात्मक इंटरफ़ेस के लिए, हमाराखंड एलसीडी डिस्प्लेअनुभाग भी उपलब्ध है.
हमारी 6000 वर्ग मीटर की साफ़-सुथरी सुविधा और आईएसओ गुणवत्ता प्रबंधन के साथ, प्रत्येक20x4 कैरेक्टर एलसीडी डिस्प्ले एसटीएन पॉजिटिव नेगेटिव एलसीडी मोडशिपमेंट से पहले ऑप्टिकल प्रदर्शन और विद्युत विश्वसनीयता के लिए परीक्षण किया जाता है। 24 घंटे के भीतर व्यापक कोटेशन प्राप्त करने के लिए अपनी ड्राइंग या लक्ष्य विवरण हमारी बिक्री टीम को भेजें।
अक्सर पूछे जाने वाले प्रश्नों
तीन JDA2004-01 श्रृंखला मॉडलों के बीच क्या अंतर हैं?
तीन मॉडल अलग-अलग ऑप्टिकल मोड प्रदान करते हैं: 2004SBW-01 सफेद बैकलाइट के साथ STN ब्लू नेगेटिव है, 2004SYG-01 पीले-हरे बैकलाइट के साथ STN येलो ग्रीन पॉजिटिव है, और 2004SGW-01 सफेद बैकलाइट के साथ STN ग्रे पॉजिटिव है।
क्या इस 20x4 कैरेक्टर एलसीडी डिस्प्ले एसटीएन पॉजिटिव नेगेटिव एलसीडी मोड में पीसीबी बोर्ड शामिल है?

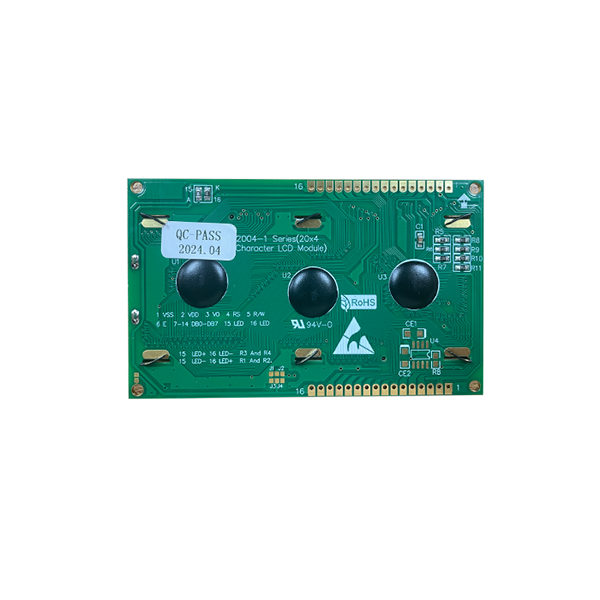

हां, यह कैरेक्टर एलसीडी मॉड्यूल सीओबी तकनीक के साथ बनाया गया है और आपके मौजूदा हार्डवेयर में आसान माउंटिंग और एकीकरण के लिए एक मानक पीसीबी बोर्ड के साथ आता है।
न्यूनतम ऑर्डर मात्रा और लीड समय क्या है?
मानक कॉन्फ़िगरेशन के लिए, हम नमूना ऑर्डर और थोक उत्पादन दोनों का समर्थन करते हैं। हमें अपनी आवश्यकताएं भेजें और हमारी टीम 24 घंटों के भीतर एक कोटेशन और लीड टाइम प्रदान करेगी।
क्या AIP31066 ड्राइवर IC को अनुकूलित किया जा सकता है?
मानक मॉड्यूल AIP31066 ड्राइवर का उपयोग करता है। यदि आपके प्रोजेक्ट को संगतता कारणों से एक अलग आईसी की आवश्यकता है, तो हम वॉल्यूम ऑर्डर के लिए कस्टम समाधान पर चर्चा कर सकते हैं।
