128x64 एलसीडी डिस्प्ले एसटीएन पॉजिटिव मोड ग्राफिक स्क्रीन

यह 128x64 एलसीडी डिस्प्ले एसटीएन पॉजिटिव मोड ग्राफिक स्क्रीन औद्योगिक-ग्रेड विश्वसनीयता और बड़े पैमाने पर उत्पादन के लिए डिज़ाइन की गई है।
मॉड्यूल संख्या: JDA12864-23001
प्रौद्योगिकी: सीओबी प्रौद्योगिकी
देखने का कोण: चौड़ा देखने का कोण
ऑपरेटिंग तापमान: -20 से 70℃
ड्राइव आईसी: AIP31107&AIP31108

जांच भेजें

रेटिंग: 5.0

(रेटिंग गिनती: 1)

उत्पाद वर्णन

औद्योगिक-ग्रेड अनुप्रयोगों के लिए निर्मित, यह128x64 एलसीडी डिस्प्ले एसटीएन पॉजिटिव मोड ग्राफिक स्क्रीनस्पष्ट डॉट-मैट्रिक्स दृश्य प्रदान करता है। 3.0V बिजली आपूर्ति और AIP31107 ड्राइवर IC की विशेषता के साथ, यह नियंत्रण पैनल, चिकित्सा उपकरणों और स्मार्ट मीटर में स्थिर प्रदर्शन सुनिश्चित करता है।

128x64 एलसीडी डिस्प्ले एसटीएन पॉजिटिव मोड ग्राफिक स्क्रीन: विशेषताएं और विशिष्टताएं

एक विश्वसनीय सोर्सिंग128x64 एलसीडी डिस्प्ले एसटीएन पॉजिटिव मोड ग्राफिक स्क्रीनऐसे आपूर्तिकर्ता की आवश्यकता है जो ऑप्टिकल प्रदर्शन और बड़े पैमाने पर उत्पादन स्थिरता दोनों को समझता हो। JDA12864-23001 मॉड्यूल इन्हीं सटीक आवश्यकताओं के अनुरूप बनाया गया है। परिपक्व एसटीएन पॉजिटिव मोड ग्लास को एक मजबूत सीओबी असेंबली के साथ जोड़कर, यह अत्यधिक लागत प्रभावी दृश्य समाधान प्रदान करता है।

यह128x64 एलसीडी डिस्प्ले एसटीएन पॉजिटिव मोड ग्राफिक स्क्रीनAIP31107 और AIP31108 ड्राइवर IC का उपयोग करता है, जो 1/64 ड्यूटी और 1/9 बायस ड्राइविंग स्कीम के तहत काम करता है। 6 बजे देखने की दिशा और 128x64 डॉट मैट्रिक्स इसे अत्यधिक बहुमुखी बनाते हैं। हम आपके मौजूदा पीसीबी और फर्मवेयर से पूरी तरह मेल खाने के लिए ड्राइविंग आईसी को अनुकूलित करने का भी समर्थन करते हैं।

	प्रदर्शन सामग्री और वोल्टेज 128×64 बिंदु \| 3.0 वी

	ड्राइव आईसी और योजना AIP31107&AIP31108 \| 1/64 कर्तव्य, 1/9 पूर्वाग्रह

	सक्रिय क्षेत्र एवं तापमान. 56.28 × 38.36 मिमी \| -20 से 70°C

JDA12864-23001 तकनीकी पैरामीटर
मॉड्यूल नं.	जेडीए12864-23001
मॉड्यूल का आकार	78(एल)×70(डब्ल्यू)×12.5(एच)मिमी
देखने के क्षेत्र	62.00(एल)मिमी×44.00(डब्ल्यू)मिमी
सक्रिय क्षेत्र	56.28(एल)मिमी×38.36(डब्ल्यू)मिमी
सामग्री प्रदर्शित करें	128×64 बिंदु
बिजली की आपूर्ति	3.0 वी
ड्राइव आईसी	AIP31107&AIP31108
ड्राइविंग योजना	1/64 कर्तव्य, 1/9 पूर्वाग्रह
देखने की दिशा	6 बजे
संचालन तापमान।	-20 से 70°C
भंडारण तापमान.	-30 से 80 डिग्री सेल्सियस

एसटीएन पॉजिटिव ग्राफिक स्क्रीन के अनुप्रयोग

इसकी उच्च विश्वसनीयता और लागत-प्रभावशीलता के कारण, यह128x64 एलसीडी डिस्प्ले एसटीएन पॉजिटिव मोड ग्राफिक स्क्रीनविभिन्न एचएमआई और डेटा प्रदर्शन आवश्यकताओं के लिए इंजीनियरों द्वारा इसे व्यापक रूप से चुना जाता है:

▸ औद्योगिक नियंत्रण प्रणाली- फ़्रीक्वेंसी इनवर्टर, पीएलसी इंटरफ़ेस और मशीन नियंत्रण पैनल।

▸ चिकित्सकीय संसाधन- रोगी मॉनिटर, नैदानिक उपकरण और पोर्टेबल स्वास्थ्य मीटर।

▸ यातायात एवं परिवहन- पार्किंग स्थल मार्गदर्शन प्रणाली, टिकटिंग मशीन और डेटा लॉगर।

▸ उपभोक्ता इलेक्ट्रॉनिक्स- स्मार्ट घरेलू उपकरण, ऑडियो उपकरण और माप उपकरण।

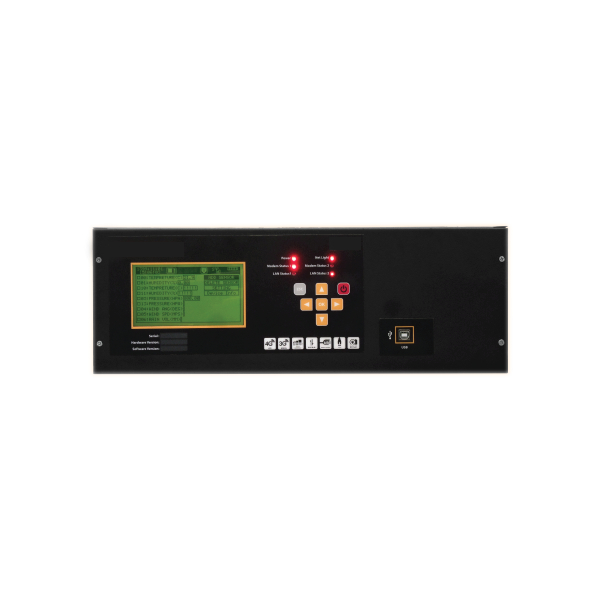

128x64 LCD Display STN Positive Mode Graphic Screen Application

औद्योगिक अनुप्रयोग में 128x64 एलसीडी डिस्प्ले एसटीएन पॉजिटिव मोड ग्राफिक स्क्रीन।

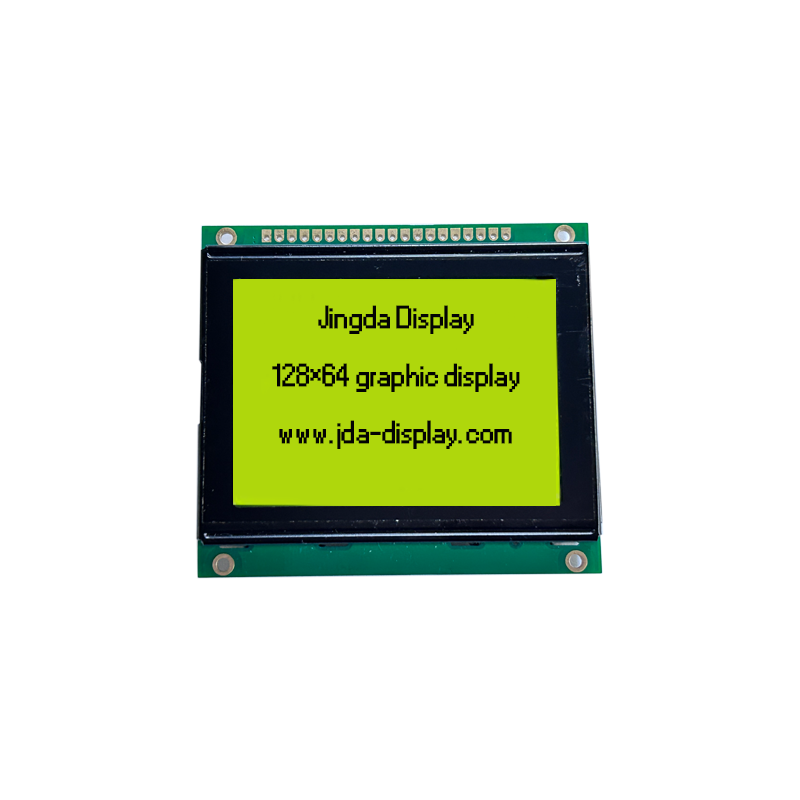

12864 graphic LCD module display

एसटीएन पॉजिटिव मोड डिस्प्ले डॉट-मैट्रिक्स डेटा दिखा रहा है।

अनुकूलन एवं बड़े पैमाने पर उत्पादन समर्थन

यह कैटलॉग मॉड्यूल एक उत्कृष्ट प्रारंभिक बिंदु है, लेकिन हमारी क्षमताएं मानक भागों से कहीं आगे तक फैली हुई हैं। यदि आपको पूरी तरह से अनुकूलित की आवश्यकता है128x64 एलसीडी डिस्प्ले एसटीएन पॉजिटिव मोड ग्राफिक स्क्रीन, हमारी इंजीनियरिंग टीम सहायता के लिए तैयार है। हम कस्टम ग्लास टूलींग, पिनआउट रीडिज़ाइन और वैकल्पिक बैकलाइट रंग प्रदान करते हैं।

ड्राइवर आईसी अनुकूलन- अपने मौजूदा फर्मवेयर से मिलान करने के लिए AIP31107/31108 सेटअप को संशोधित करें।

पोलराइज़र और बैकलाइट- सफेद, नीले या हरे एलईडी बैकलाइट के साथ रिफ्लेक्टिव, ट्रांसफ्लेक्टिव या ट्रांसमिसिव विकल्प।

कनेक्टर प्रकार- आपकी असेंबली प्रक्रिया में फिट होने के लिए पिन हेडर, ज़ेबरा कनेक्टर, या एफपीसी केबल।

तेज़ कोटेशन- 24 घंटे के भीतर व्यापक उद्धरण प्राप्त करने के लिए अपनी ड्राइंग और वार्षिक मांग भेजें।

अन्य मोनोक्रोम डिस्प्ले विकल्पों के साथ तुलना करने के लिए, हमारी वेबसाइट पर जाएँग्राफिक एलसीडी डिस्प्लेश्रेणी पृष्ठ. आप हमारा भी अन्वेषण कर सकते हैं128×64 एलसीडी डिस्प्ले मॉड्यूल एफएसटीएन पॉजिटिव डिस्प्ले मॉड्यूलवैकल्पिक ऑप्टिकल मोड के लिए. यदि आपके प्रोजेक्ट को सरल संख्यात्मक रीडआउट की आवश्यकता है, तोखंड एलसीडी डिस्प्लेअनुभाग अधिक लागत प्रभावी समाधान पेश कर सकता है।

विनिर्माण गुणवत्ता और ईईएटी प्रतिबद्धता

शेन्ज़ेन जिंगडा डिस्प्ले टेक्नोलॉजी कं, लिमिटेड 2015 से मोनोक्रोम एलसीडी मॉड्यूल का निर्माण कर रहा है। फ़ुज़ियान में हमारी 6000 वर्ग मीटर की धूल-मुक्त सुविधा में क्लास 100 और क्लास 1000 के साफ-सुथरे कमरे हैं, जो यह सुनिश्चित करते हैं कि हर128x64 एलसीडी डिस्प्ले एसटीएन पॉजिटिव मोड ग्राफिक स्क्रीनसंदूषण के बिना इकट्ठा किया जाता है। हम आईएसओ गुणवत्ता प्रबंधन प्रोटोकॉल का सख्ती से पालन करते हैं और खरीद ऑडिट के लिए RoHS अनुपालन और निरीक्षण रिपोर्ट प्रदान कर सकते हैं। प्रत्येक बैच शिपमेंट से पहले कठोर विद्युत और ऑप्टिकल परीक्षण से गुजरता है।

अक्सर पूछे जाने वाले प्रश्नों

क्या इस 128x64 एलसीडी डिस्प्ले एसटीएन पॉजिटिव मोड ग्राफिक स्क्रीन के ड्राइविंग आईसी को अनुकूलित किया जा सकता है?

हाँ। मानक कॉन्फ़िगरेशन AIP31107 और AIP31108 का उपयोग करता है। हालाँकि, हम वॉल्यूम उत्पादन के लिए आपके विशिष्ट फर्मवेयर या हार्डवेयर आवश्यकताओं के अनुसार ड्राइवर आईसी को अनुकूलित कर सकते हैं।

इस 12864 ग्राफिक एलसीडी मॉड्यूल के लिए न्यूनतम ऑर्डर मात्रा क्या है?

MOQ इस बात पर निर्भर करता है कि यह स्टॉक में मानक कॉन्फ़िगरेशन है या अनुकूलित टूलींग की आवश्यकता है। मानक नमूनों और थोक ऑर्डर के लिए, कृपया 24 घंटे के भीतर कोटेशन के लिए हमारी इंजीनियरिंग टीम से संपर्क करें।

क्या एसटीएन पॉजिटिव मोड को बैकलाइट की आवश्यकता है?

एसटीएन पॉजिटिव मोड डिस्प्ले आमतौर पर परावर्तक या ट्रांसफ्लेक्टिव होते हैं। आपके एप्लिकेशन परिवेश के आधार पर, कम रोशनी में पठनीयता के लिए मॉड्यूल में एक एलईडी बैकलाइट सरणी जोड़ी जा सकती है।

बड़े पैमाने पर उत्पादन ऑर्डर के लिए मुख्य समय क्या है?

मानक नमूने आमतौर पर 3 से 7 कार्य दिवसों के भीतर भेज दिए जाते हैं। बड़े पैमाने पर उत्पादन के लिए, आपकी वार्षिक मात्रा और टूलींग आवश्यकताओं के आधार पर उद्धरण के साथ लीड समय की पुष्टि की जाती है।
