ग्राफिक एलसीडी डिस्प्ले और सेगमेंट एलसीडी डिस्प्ले के बीच क्या अंतर है?

औद्योगिक इलेक्ट्रॉनिक्स, उपभोक्ता उपकरणों, ऑटोमोटिव उपकरणों और पोर्टेबल माप उपकरणों में, एलसीडी डिस्प्ले और एलईडी डिस्प्ले सबसे आम मानव-मशीन इंटरैक्शन वाहक हैं। सभी मुख्यधारा डिस्प्ले प्रकारों में, ग्राफिक डॉट मैट्रिक्स डिस्प्ले और सेगमेंट डिस्प्ले (सेगमेंट कोड स्क्रीन के रूप में भी जाना जाता है) दो सबसे व्यापक रूप से उपयोग किए जाने वाले निम्न और मध्यम-अंत डिस्प्ले समाधान हैं। एलसीडी डिस्प्ले के क्षेत्र में, दो मूलभूत प्रौद्योगिकियां समय की कसौटी पर खरी उतरी हैं: सेगमेंट डिस्प्ले और ग्राफिक डॉट मैट्रिक्स डिस्प्ले। जबकि दोनों उपयोगकर्ताओं को दृश्य जानकारी प्रस्तुत करने के उद्देश्य से सेवा प्रदान करते हैं, वे मौलिक रूप से अलग-अलग सिद्धांतों पर काम करते हैं और पूरी तरह से अलग-अलग अनुप्रयोगों में उत्कृष्टता प्राप्त करते हैं।

सेगमेंट डिस्प्ले क्या है?

एक सेगमेंट डिस्प्ले एक निश्चित-संरचना डिस्प्ले डिवाइस है जो स्क्रीन पर स्वतंत्र सेगमेंट इलेक्ट्रोड के साथ पूर्वनिर्मित होता है। इसकी आंतरिक संरचना निश्चित डिस्प्ले सामग्री के अनुसार पूर्व निर्धारित है, और स्क्रीन की सतह को कई स्वतंत्र गैर-समायोज्य डिस्प्ले खंडों में विभाजित किया गया है। सबसे आम संरचना डिजिटल डिस्प्ले के लिए सात-खंड संरचना है, और कुछ अनुकूलित मॉडल बैटरी पावर, सिग्नल शक्ति, तापमान प्रतीकों और फ़ंक्शन संकेतक जैसे निश्चित आइकन खंडों से सुसज्जित हैं।

सेगमेंट डिस्प्ले का कार्य सिद्धांत डॉट मैट्रिक्स डिस्प्ले की तुलना में बहुत सरल है। ड्राइविंग सर्किट को केवल विशिष्ट खंडों के लिए उच्च और निम्न स्तर के संकेतों को इनपुट करने की आवश्यकता होती है। जब संबंधित खंड इलेक्ट्रोड को चालू किया जाता है, तो खंड निश्चित संख्याओं या प्रतीकों को बनाने के लिए जलाया जाता है; जब बिजली बंद हो जाती है, तो यह छिप जाता है।

ग्राफिक एलसीडी डिस्प्ले क्या है?

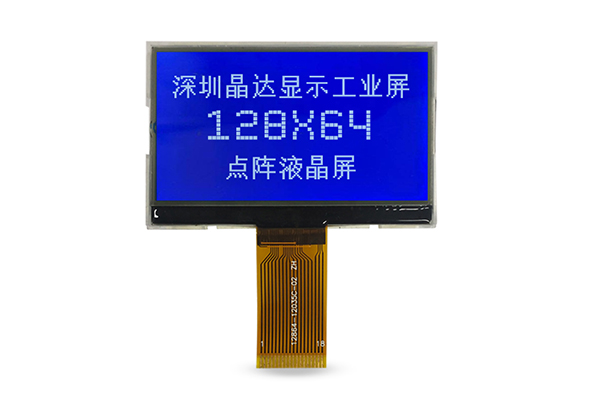

ग्राफिक एलसीडी डिस्प्ले एक पूर्ण-कस्टम पिक्सेल-स्तरीय डिस्प्ले डिवाइस है जो निश्चित पंक्तियों और स्तंभों में व्यवस्थित स्वतंत्र पिक्सेल इकाइयों के एक व्यवस्थित ग्रिड से बना होता है। स्क्रीन पर प्रत्येक पिक्सेल स्वतंत्र रूप से ड्राइविंग सर्किट द्वारा नियंत्रित होता है, जिसे निश्चित वर्ण या खंड संरचनाओं द्वारा प्रतिबंधित किए बिना व्यक्तिगत रूप से चालू या बंद किया जा सकता है। सामान्य रिज़ॉल्यूशन विनिर्देशों में 128x32, 128x64, 192x64, 128x128, 240x128 और अन्य मानक मॉडल शामिल हैं, जो छोटे और मध्यम आकार के डिस्प्ले आकार की जरूरतों को कवर करते हैं।

मुख्य कार्य सिद्धांत मैट्रिक्स स्कैनिंग ड्राइविंग तकनीक पर आधारित है। डिस्प्ले चिप पिक्सेल बिंदुओं पर चक्रीय स्कैनिंग करने के लिए पंक्ति और स्तंभ सर्किट को नियंत्रित करती है, और इनपुट डिस्प्ले डेटा के अनुसार प्रत्येक पिक्सेल की ऑन-ऑफ स्थिति और ग्रे स्केल को समायोजित करती है।

तुलना सारांश

पैरामीटर सेगमेंट डिस्प्ले ग्राफिक एलसीडी डिस्प्ले

प्रदर्शन, लागत और कार्यों में उपरोक्त अंतर के साथ, दोनों डिस्प्ले ने उद्योग में पूरी तरह से अलग-अलग अनुप्रयोग परिदृश्य पेश किए हैं। सटीक चयन उत्पाद प्रदर्शन को अधिकतम कर सकता है और लागत नियंत्रण को अनुकूलित कर सकता है।

1. ग्राफ़िक डॉट मैट्रिक्स डिस्प्ले के विशिष्ट अनुप्रयोग परिदृश्य

ग्राफिक डॉट मैट्रिक्स डिस्प्ले उन उत्पादों के लिए उपयुक्त हैं जिनके लिए जटिल मानव-मशीन इंटरैक्शन, विविध प्रदर्शन सामग्री और कार्यात्मक पुनरावृत्ति विस्तार की आवश्यकता होती है। मुख्य एप्लिकेशन परिदृश्यों में औद्योगिक नियंत्रण टच स्क्रीन, बुद्धिमान परीक्षण उपकरण, मेडिकल डिटेक्शन उपकरण, पीओएस भुगतान टर्मिनल, हैंडहेल्ड डेटा कलेक्टर और मध्यम और उच्च अंत स्मार्ट होम डिवाइस शामिल हैं। इन परिदृश्यों में बहु-पंक्ति पाठ, जटिल मेनू, डेटा वक्र और अनुकूलित आइकन प्रदर्शित करने की आवश्यकता होती है, और अक्सर उत्पाद पुनरावृत्ति के साथ प्रदर्शन कार्यों को अपग्रेड करने की आवश्यकता होती है, जो डॉट मैट्रिक्स स्क्रीन के लचीले प्रदर्शन लाभों से बिल्कुल मेल खाता है।

इसके अलावा, ऑटोमोटिव ऑन-बोर्ड सहायक डिस्प्ले, पर्यावरण निगरानी उपकरण और बुद्धिमान टर्मिनल डिवाइस जिन्हें गतिशील डेटा अपडेट और ग्राफिक डिस्प्ले की आवश्यकता होती है, ग्राफिक डॉट मैट्रिक्स डिस्प्ले भी मुख्यधारा की पसंद हैं, जो उत्पाद विज़ुअलाइज़ेशन और इंटरैक्टिव अनुभव की उच्च आवश्यकताओं को पूरा कर सकते हैं।

2. सेगमेंट डिस्प्ले के विशिष्ट अनुप्रयोग परिदृश्य

सेगमेंट डिस्प्ले का उपयोग मुख्य रूप से लागत-संवेदनशील, एकल डिस्प्ले फ़ंक्शन और निश्चित सामग्री डिस्प्ले उपकरण में किया जाता है। विशिष्ट परिदृश्यों में घरेलू उपकरण जैसे वॉटर हीटर, इंडक्शन कुकर, एयर कंडीशनर और वॉशिंग मशीन, साथ ही स्मार्ट वॉटर मीटर, इलेक्ट्रिक मीटर, गैस मीटर, रिमोट कंट्रोल, इलेक्ट्रॉनिक थर्मामीटर और कम-अंत पोर्टेबल माप उपकरण शामिल हैं। इन उत्पादों को जटिल ग्राफ़िक इंटरैक्शन और फ़ंक्शन पुनरावृत्ति के बिना केवल निश्चित संख्याएं, सरल राज्य आइकन और पैरामीटर मान प्रदर्शित करने की आवश्यकता होती है, जो सेगमेंट स्क्रीन की लागत लाभ और स्थिरता को अधिकतम कर सकती है।

इस बीच, औद्योगिक उपकरण संकेतक लाइट, पावर डिटेक्शन डिवाइस और दीर्घकालिक स्टैंडबाय मॉनिटरिंग उपकरण जो कम बिजली की खपत और उच्च स्थायित्व का पीछा करते हैं, सेगमेंट डिस्प्ले भी उद्योग में पसंदीदा डिस्प्ले समाधान हैं।

सही मोनोक्रोम एलसीडी डिस्प्ले कैसे चुनें?

संक्षेप में, ग्राफिक डॉट मैट्रिक्स डिस्प्ले और सेगमेंट डिस्प्ले के बीच आवश्यक अंतर डिस्प्ले लचीलेपन और संरचनात्मक स्केलेबिलिटी में निहित है। सेगमेंट एलसीडी डिस्प्ले कम लागत, कम बिजली की खपत, उच्च स्थिरता और एकल कार्यों के साथ निश्चित सेगमेंट संरचनाओं पर भरोसा करते हैं, जो निश्चित डिजिटल और सरल प्रतीक प्रदर्शन परिदृश्यों पर ध्यान केंद्रित करते हैं। ग्राफ़िक डॉट मैट्रिक्स डिस्प्ले लचीले और विविध डिस्प्ले सामग्री, मजबूत स्केलेबिलिटी और थोड़ी अधिक पावर विपक्ष के साथ स्वतंत्र पिक्सेल मैट्रिक्स नियंत्रण पर निर्भर करते हैं।
