सीरियल पोर्ट डिस्प्ले और मानक टीएफटी डिस्प्ले के बीच क्या अंतर है?

एम्बेडेड सिस्टम डिज़ाइन, औद्योगिक स्वचालन, उपभोक्ता इलेक्ट्रॉनिक्स में, डिस्प्ले स्क्रीन मुख्य मानव-मशीन इंटरफ़ेस (एचएमआई) घटक के रूप में कार्य करती है। इंजीनियरों और उत्पाद डेवलपर्स को अक्सर एक महत्वपूर्ण निर्णय का सामना करना पड़ता है: सीरियल पोर्ट डिस्प्ले और मानक के बीच चयन करनाटीएफटी डिस्प्ले. जबकि दोनों इलेक्ट्रॉनिक उपकरणों के लिए दृश्य आउटपुट प्रदान करते हैं, उनके आंतरिक ऑपरेटिंग तंत्र, हार्डवेयर इंटरफेस, संसाधन खपत, विकास कठिनाई और एप्लिकेशन परिदृश्य काफी भिन्न होते हैं।

सीरियल पोर्ट डिस्प्ले क्या है?

एक सीरियल पोर्ट डिस्प्ले - जिसे अक्सर "स्मार्ट सीरियल डिस्प्ले," "सीरियल एचएमआई," या "यूएआरटी टीएफटी डिस्प्ले" कहा जाता है - एक स्व-निहित मॉड्यूल है जो एक समर्पित ग्राफिक्स नियंत्रक, फ्रेम बफर मेमोरी और एक सीरियल संचार इंटरफ़ेस के साथ एक टीएफटी एलसीडी पैनल को एकीकृत करता है। ये मॉड्यूल पूर्ण डिस्प्ले सबसिस्टम के रूप में कार्य करते हैं, होस्ट माइक्रोकंट्रोलर पर बोझ डाले बिना सीरियल कनेक्शन पर प्राप्त ग्राफिकल कमांड को प्रोसेस करते हैं। वे यूएआरटी, एसपीआई और आई2सी सहित मुख्यधारा के सीरियल प्रोटोकॉल का समर्थन करते हैं, जो केवल कुछ सिग्नल तारों के माध्यम से डेटा और निर्देश ट्रांसमिशन को सक्षम करते हैं।

मानक टीएफटी डिस्प्ले क्या है?

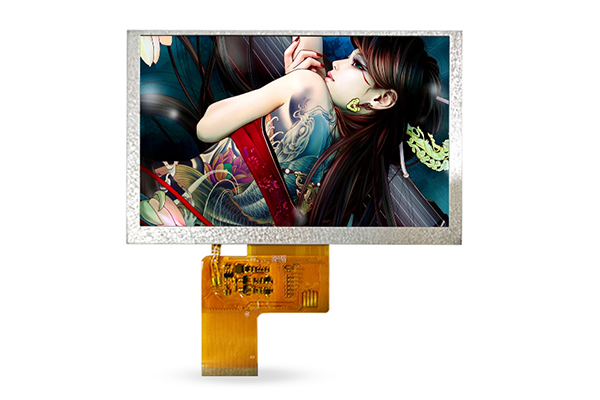

एक मानक टीएफटी (थिन फिल्म ट्रांजिस्टर) डिस्प्ले पारंपरिक टीएफटी एलसीडी इमेजिंग तकनीक पर आधारित एक शुद्ध हार्डवेयर बेयर स्क्रीन है। यह एक स्वतंत्र नियंत्रण प्रणाली या अंतर्निहित ड्राइवर फर्मवेयर के बिना एक गैर-बुद्धिमान डिस्प्ले घटक है। मानकटीएफटी प्रदर्शित करता हैपिक्सेल डेटा गणना, फ्रेम बफर स्टोरेज, स्क्रीन रिफ्रेशिंग और कलर कैलिब्रेशन सहित सभी डिस्प्ले-संबंधित कार्यों को पूरा करने के लिए पूरी तरह से बाहरी मुख्य नियंत्रकों पर निर्भर रहें।

सीरियल पोर्ट डिस्प्ले और मानक टीएफटी डिस्प्ले के बीच मुख्य तकनीकी अंतर

दो डिस्प्ले प्रकारों के बीच तकनीकी अंतराल हार्डवेयर इंटरफेस, नियंत्रक संसाधन अधिभोग, ड्राइविंग कठिनाई, ट्रांसमिशन दक्षता और सिस्टम स्थिरता को कवर करते हैं। ये तकनीकी अंतर परियोजना चयन का मुख्य आधार हैं और सीधे उत्पाद विकास चक्र और परिचालन प्रदर्शन को प्रभावित करते हैं।

1. हार्डवेयर इंटरफ़ेस और वायरिंग जटिलता

सीरियल पोर्ट डिस्प्ले में अत्यंत सरलीकृत हार्डवेयर वायरिंग की सुविधा है, जो उनके सबसे प्रमुख लाभों में से एक है। अधिकांश सीरियल डिस्प्ले मॉड्यूल को सामान्य ऑपरेशन के लिए केवल 3 से 4 तारों की आवश्यकता होती है: बिजली की आपूर्ति, ग्राउंड वायर, और सीरियल संचार सिग्नल तार। यूएआरटी-आधारित सीरियल डिस्प्ले को डेटा ट्रांसमिशन के लिए केवल टीएक्स और आरएक्स पिन की आवश्यकता होती है; SPI और I2C सीरियल डिस्प्ले भी न्यूनतम संख्या में पिन के माध्यम से संचार पूरा करते हैं। यह अल्ट्रा-लो पिन काउंट पीसीबी लेआउट की कठिनाई को काफी कम कर देता है, बोर्ड की जगह बचाता है और जटिल वायरिंग रूटिंग समस्याओं से बचाता है।

2. मुख्य नियंत्रक संसाधन अधिभोग

सीरियल पोर्ट डिस्प्ले कम बिजली की खपत और कम संसाधन अधिभोग के लिए डिज़ाइन किए गए हैं। चूंकि डिस्प्ले मॉड्यूल एक स्वतंत्र ग्राफिक्स प्रोसेसिंग यूनिट और फ्रेम बफर को एकीकृत करता है, सभी पिक्सेल रेंडरिंग, डेटा कैशिंग और स्क्रीन रिफ्रेशिंग कार्य डिस्प्ले की अपनी चिप द्वारा पूरा किया जाता है। होस्ट एमसीयू को केवल कम आवृत्ति पर सरल नियंत्रण कमांड भेजने की आवश्यकता होती है, जिसमें लगभग कोई सीपीयू संसाधन नहीं होता है।

मानक टीएफटी डिस्प्ले बड़े पैमाने पर मुख्य नियंत्रक संसाधनों का उपभोग करते हैं। स्वतंत्र कैशिंग और प्रोसेसिंग क्षमताओं के बिना, सभी फ्रेम डेटा की गणना, भंडारण और आउटपुट होस्ट प्रोसेसर द्वारा किया जाना चाहिए। मुख्य नियंत्रक को पिक्सेल डेटा को लगातार ताज़ा करने, फ़्रेम बफर स्टोरेज के लिए बड़ी क्षमता वाली रैम पर कब्जा करने और उच्च-आवृत्ति सिग्नल आउटपुट को बनाए रखने की आवश्यकता होती है।

3. ड्राइविंग विकास कठिनाई और साइकिल

सीरियल पोर्ट डिस्प्ले की विकास सीमा बेहद कम है। निर्माता पूर्ण और परिपक्व सीरियल संचार प्रोटोकॉल, यूनिवर्सल कमांड सेट और ऊपरी कंप्यूटर डिबगिंग टूल का समर्थन प्रदान करते हैं। डेवलपर्स को अंतर्निहित एलसीडी ड्राइविंग सिद्धांतों, पिक्सेल टाइमिंग लॉजिक या ग्राफिक्स रेंडरिंग एल्गोरिदम को समझने की आवश्यकता नहीं है। टेक्स्ट डिस्प्ले, पिक्चर स्विचिंग, एनीमेशन प्लेबैक और टच कंट्रोल जैसे कार्यों को साकार करने के लिए उन्हें केवल सरल सीरियल कमांड को कॉल करने की आवश्यकता है।

मानकटीएफटी प्रदर्शित करता हैपेशेवर एम्बेडेड विकास क्षमताओं और लंबे विकास चक्रों की आवश्यकता होती है। डेवलपर्स को स्क्रैच से अंतर्निहित ड्राइवर कोड लिखने, स्क्रीन टाइमिंग पैरामीटर कॉन्फ़िगर करने, रंग अंशांकन डीबग करने, फ्रेम बफर प्रबंधन तर्क बनाने और स्क्रीन रीफ्रेश प्रवाह को अनुकूलित करने की आवश्यकता है। विभिन्न आकारों और मॉडल टीएफटी स्क्रीनों में अलग-अलग समय पैरामीटर और ड्राइवर आवश्यकताएं होती हैं, जिसके परिणामस्वरूप खराब संगतता होती है।

4. डेटा ट्रांसमिशन स्पीड और रिफ्रेश परफॉर्मेंस

सीरियल संचार प्रोटोकॉल बैंडविड्थ द्वारा सीमित, सीरियल पोर्ट डिस्प्ले की ताज़ा दर और डेटा ट्रांसमिशन गति अपेक्षाकृत कम है। यूएआरटी सीरियल डिस्प्ले में सबसे कम बैंडविड्थ है, जो स्थिर डिस्प्ले और कम-आवृत्ति अपडेट परिदृश्यों के लिए उपयुक्त है; एसपीआई सीरियल डिस्प्ले की गति में सुधार हुआ है लेकिन अभी भी हाई-डेफिनिशन फुल-स्क्रीन रीयल-टाइम रिफ्रेश का समर्थन नहीं कर सकता है।

मानक टीएफटी डिस्प्ले अल्ट्रा-हाई डेटा ट्रांसमिशन बैंडविड्थ के साथ समानांतर या हाई-स्पीड एमआईपीआई/आरजीबी इंटरफेस को अपनाते हैं, जो हाई-रेजोल्यूशन, हाई-फ्रेम-रेट स्क्रीन रिफ्रेश का समर्थन करते हैं। वे बिना किसी रुकावट के 1080पी हाई-डेफिनिशन छवियां, गतिशील वीडियो और जटिल एनीमेशन प्रभाव आसानी से प्रदर्शित कर सकते हैं।

5. सिस्टम स्थिरता

सीरियल पोर्ट डिस्प्ले में उत्कृष्ट सिस्टम स्थिरता होती है। डिस्प्ले मॉड्यूल का एकीकृत डिज़ाइन बाहरी सर्किट लिंक को कम करता है, और सरल सीरियल वायरिंग जटिल समानांतर वायरिंग के कारण होने वाले सिग्नल हस्तक्षेप और लाइन विफलता की समस्याओं से प्रभावी ढंग से बचती है।

मानक टीएफटी डिस्प्ले में अपेक्षाकृत खराब सिस्टम स्थिरता होती है। जटिल समानांतर सिग्नल लाइनें बाहरी विद्युत चुम्बकीय हस्तक्षेप के प्रति संवेदनशील होती हैं, जिसके परिणामस्वरूप स्क्रीन झिलमिलाहट, रंग विरूपण और बर्फ के टुकड़े का शोर होता है।

मानकटीएफटी प्रदर्शित करता हैबढ़ी हुई विकास जटिलता, उच्च पिन गणना और होस्ट प्रोसेसर पर अधिक मांगों की कीमत पर अधिकतम प्रदर्शन, रिज़ॉल्यूशन लचीलापन और पिक्सेल-स्तरीय नियंत्रण प्रदान करें। वे उच्च-प्रदर्शन अनुप्रयोगों, कस्टम ग्राफिक्स आवश्यकताओं और परियोजनाओं के लिए सही विकल्प हैं जहां डिस्प्ले के हर पहलू को कसकर नियंत्रित किया जाना चाहिए।

सीरियल पोर्ट डिस्प्ले कम बैंडविड्थ और रिज़ॉल्यूशन सीमाओं की कीमत पर उपयोग में आसानी, तेजी से विकास और न्यूनतम होस्ट संसाधन खपत को प्राथमिकता देता है। वे औद्योगिक एचएमआई अनुप्रयोगों, प्रोटोटाइपिंग, संसाधन-बाधित प्रणालियों और परियोजनाओं में उत्कृष्टता प्राप्त करते हैं जहां समय-समय पर बाजार में प्रवेश किया जाता है।

आलोचनात्मक है.
