ग्राफ़िक एलसीडी डिस्प्ले के लिए SPI और IIC इंटरफ़ेस का क्या लाभ है?

आधुनिक एम्बेडेड सिस्टम डिज़ाइन, औद्योगिक नियंत्रण, स्मार्ट घरेलू उपकरण और पहनने योग्य इलेक्ट्रॉनिक उत्पादों में,ग्राफिक एलसीडी डिस्प्ले मॉड्यूलअपरिहार्य मानव-कंप्यूटर संपर्क वाहक बन गए हैं। सभी मुख्यधारा डिस्प्ले इंटरफेस के बीच, एसपीआई और आईआईसी डॉट मैट्रिक्स एलसीडी स्क्रीन के लिए दो सबसे व्यापक रूप से अपनाए गए समाधान हैं, जो अपने अद्वितीय संरचनात्मक फायदे, स्थिर प्रदर्शन और उत्कृष्ट संगतता के कारण छोटे और मध्यम आकार के एलसीडी डिस्प्ले के बाजार पर हावी हैं। IIC इंटरफ़ेस डिस्प्ले या SPI डिस्प्ले के लिए उपयुक्त इंटरफ़ेस का चयन सीधे उपकरण की प्रतिक्रिया गति, बिजली की खपत, पीसीबी लेआउट कठिनाई और समग्र सेवा जीवन को निर्धारित करता है।

ग्राफिक एलसीडी डिस्प्ले सेगमेंट एलसीडी स्क्रीन से भिन्न होते हैं, जिसमें वे मनमाने ढंग से पिक्सेल डॉटिंग, कस्टम ग्राफिक रेंडरिंग, डायनेमिक टेक्स्ट स्क्रॉलिंग और मल्टी-लेयर इंटरफ़ेस डिस्प्ले का समर्थन करते हैं, जो इंटरफ़ेस ट्रांसमिशन दक्षता और सिग्नल स्थिरता के लिए उच्च आवश्यकताओं को सामने रखते हैं। इसके विपरीत, एसपीआई और आईआईसी सीरियल इंटरफेस वायरिंग डिजाइन को सरल बनाते हैं, ट्रांसमिशन प्रोटोकॉल को अनुकूलित करते हैं, और मुख्यधारा के टर्मिनल उत्पादों की कम लागत, उच्च-स्थिरता और कॉम्पैक्ट डिजाइन मांगों से पूरी तरह मेल खाते हैं, जो वर्तमान मुख्यधारा के लिए पसंदीदा इंटरफेस बन जाते हैं।डॉट मैट्रिक्स एलसीडी डिस्प्ले.

एसपीआई इंटरफ़ेस बुनियादी विशेषताएं (एसपीआई डिस्प्ले)

एसपीआई (सीरियल पेरिफेरल इंटरफ़ेस) एक हाई-स्पीड सिंक्रोनस सीरियल संचार इंटरफ़ेस, एक मास्टर-स्लेव संरचित पूर्ण-डुप्लेक्स ट्रांसमिशन प्रोटोकॉल और उच्च-प्रदर्शन एसपीआई डिस्प्ले उत्पादों का मुख्य मुख्यधारा इंटरफ़ेस है। डॉट मैट्रिक्स एलसीडी स्क्रीन के लिए मानक एसपीआई इंटरफ़ेस 4-तार संरचना को अपनाता है, जिसमें एससीएलके (क्लॉक सिग्नल), एमओएसआई (डेटा ट्रांसमिशन), सीएस (चिप चयन), और डीसी (डेटा/कमांड चयन) शामिल है। कुछ सरलीकृत 3-तार एसपीआई डिज़ाइन डीसी सिग्नल को डेटा लाइनों में एकीकृत करते हैं, उच्च गति ट्रांसमिशन क्षमताओं को बनाए रखते हुए पिन गिनती को कम करते हैं।

आईआईसी इंटरफ़ेस बुनियादी विशेषताएं (आईआईसी इंटरफ़ेस डिस्प्ले)

आईआईसी (इंटर-इंटीग्रेटेड सर्किट) एक अर्ध-डुप्लेक्स सिंक्रोनस सीरियल बस इंटरफ़ेस है जिसमें अल्ट्रा-सरलीकृत 2-तार संरचना है, जो एससीएल (क्लॉक लाइन) और एसडीए (डेटा लाइन) से बना है। मल्टी-डिवाइस बस इंटरफ़ेस के रूप में, एक IIC बस विभिन्न पते के साथ कई डिस्प्ले मॉड्यूल और सेंसर डिवाइस को माउंट कर सकती है, जो मल्टी-डिवाइस एकीकृत सिस्टम में IIC इंटरफ़ेस डिस्प्ले उत्पादों का मुख्य लाभ है।

एसपीआई ग्राफ़िक एलसीडी डिस्प्ले के लिए एसपीआई इंटरफ़ेस के लाभ

1. अल्ट्रा-हाई ट्रांसमिशन स्पीड, कोई डायनामिक डिस्प्ले लैग नहीं

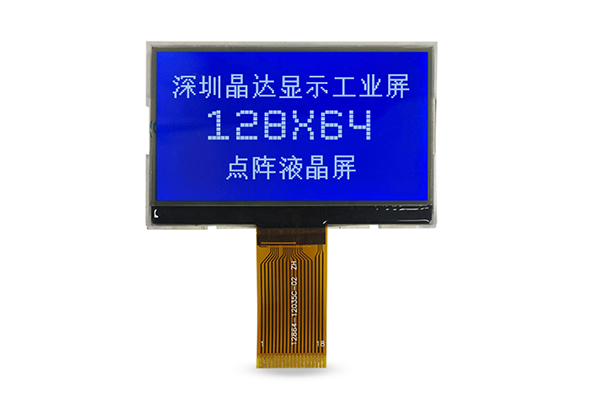

एसपीआई इंटरफ़ेस का सबसे बड़ा लाभ इसकी अल्ट्रा-हाई क्लॉक फ़्रीक्वेंसी और शून्य प्रोटोकॉल ओवरहेड में निहित है। आईआईसी इंटरफ़ेस के पता सत्यापन और प्रतिक्रिया प्रतीक्षा तंत्र से अलग, एसपीआई 80 मेगाहर्ट्ज तक की अधिकतम घड़ी आवृत्ति के साथ एक सतत विस्फोट ट्रांसमिशन मोड को अपनाता है। मुख्यधारा के लिए 128x64, 160x128, 240x320डॉट मैट्रिक्स एलसीडी डिस्प्ले, SPI इंटरफ़ेस 1-5ms के भीतर फ़ुल-स्क्रीन डेटा रिफ्रेश पूरा कर सकता है।

2. मजबूत हस्तक्षेप-विरोधी प्रदर्शन, औद्योगिक परिदृश्यों के लिए उपयुक्त

एसपीआई इंटरफेस के साथ हमारा औद्योगिक-ग्रेड ग्राफिक एलसीडी डिस्प्ले पुश-पुल ड्राइव सिग्नल आउटपुट को अपनाता है, जिसमें मजबूत सिग्नल विरोधी हस्तक्षेप क्षमता और औद्योगिक कार्यशालाओं और बिजली उपकरणों जैसे उच्च-शोर विद्युत चुम्बकीय वातावरण में स्थिर संचरण होता है। आईआईसी इंटरफ़ेस की ओपन-ड्रेन संरचना की तुलना में, एसपीआई सिग्नल में मजबूत ड्राइविंग क्षमता, लंबी प्रभावी ट्रांसमिशन दूरी होती है, और सिग्नल विरूपण या डेटा हानि का खतरा नहीं होता है।

3. लचीली वायरिंग डिज़ाइन, संतुलन प्रदर्शन और एकीकरण

मानक 4-तार एसपीआई इंटरफ़ेस और सरलीकृत 3-तार एसपीआई इंटरफ़ेस दोनों पारंपरिक समानांतर एलसीडी इंटरफेस की तुलना में कम पिन गिनती डिज़ाइन बनाए रखते हैं। हाई-स्पीड ट्रांसमिशन प्रदर्शन को बनाए रखते हुए, यह अत्यधिक GPIO संसाधन कब्जे की समस्या से बचाता है। सीमित सिंगल-चिप माइक्रो कंप्यूटर पिन लेकिन उच्च डिस्प्ले प्रदर्शन आवश्यकताओं वाले एम्बेडेड सिस्टम के लिए, एसपीआई डिस्प्ले मॉड्यूल हार्डवेयर लागत और डिस्प्ले प्रभाव को पूरी तरह से संतुलित कर सकते हैं।

4. अल्ट्रा-लो पिन व्यवसाय, पीसीबी डिज़ाइन को बहुत सरल बनाना

आईआईसी इंटरफ़ेस को डिस्प्ले डेटा ट्रांसमिशन को पूरा करने के लिए केवल दो सिग्नल लाइनों (एससीएल, एसडीए) की आवश्यकता होती है, जो सभी मुख्यधारा डिस्प्ले इंटरफेस के बीच सबसे कम पिन गिनती है। पहनने योग्य उपकरणों, स्मार्ट सेंसर और बेहद सीमित GPIO संसाधनों वाले लघु घरेलू उपकरणों जैसे अल्ट्रा-लघु उपकरणों के लिए, IIC इंटरफ़ेस डिस्प्ले मॉड्यूल बड़ी संख्या में सिंगल-चिप माइक्रो कंप्यूटर पिन को बचा सकते हैं, अपर्याप्त पिन के कारण परिधीय चिप्स का विस्तार करने की आवश्यकता से बच सकते हैं।

एसपीआई और आईआईसी इंटरफेस दोनों आधुनिक डॉट मैट्रिक्स ग्राफिक एलसीडी डिस्प्ले उत्पादों के लिए मुख्य सीरियल ट्रांसमिशन समाधान हैं, जिनके अपने अपूरणीय फायदे हैं। एसपीआई डिस्प्ले मॉड्यूल हाई-स्पीड ट्रांसमिशन, मजबूत एंटी-इंटरफेरेंस और उत्कृष्ट गतिशील डिस्प्ले प्रदर्शन पर भरोसा करते हैं, जो औद्योगिक उच्च-प्रदर्शन और गतिशील डिस्प्ले परिदृश्यों के लिए पसंदीदा विकल्प बन जाते हैं। IIC इंटरफ़ेस डिस्प्ले उत्पाद अल्ट्रा-सरल वायरिंग, कम बिजली की खपत और मजबूत विस्तारशीलता, लघु-शक्ति, कम-शक्ति और मल्टी-डिवाइस एकीकृत एप्लिकेशन परिदृश्यों पर हावी होने का लाभ उठाते हैं।
