मोनोक्रोम एलसीडी डिस्प्ले की बिजली खपत को कौन से कारक प्रभावित करते हैं?

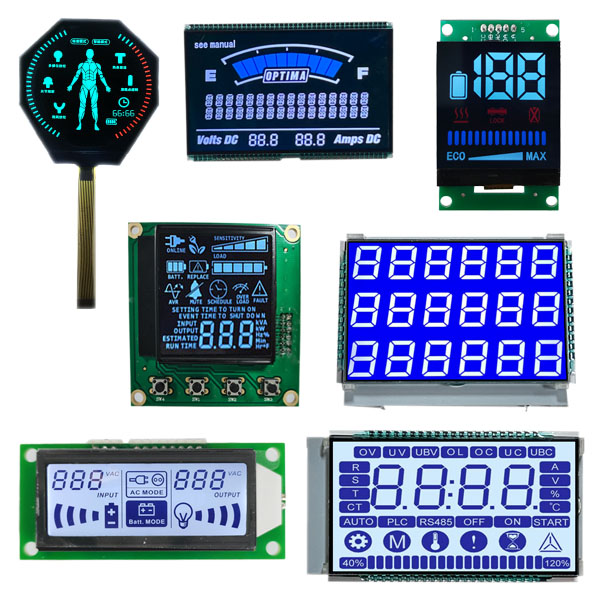

मोनोक्रोम एलसीडी स्क्रीनलंबे समय से औद्योगिक, वाणिज्यिक और उपभोक्ता क्षेत्रों में कम-शक्ति वाले इलेक्ट्रॉनिक उपकरणों की रीढ़ रहे हैं। टीएफटी रंग एलसीडी पैनलों के लिए जिन्हें जटिल रंग फ़िल्टरिंग और उच्च-शक्ति बैक-लाइटिंग सिस्टम की आवश्यकता होती है, मोनोक्रोम लिक्विड क्रिस्टल डिस्प्ले न्यूनतम ऊर्जा ओवरहेड के साथ सरल, उच्च-विपरीत दृश्य आउटपुट प्रदान करते हैं। उनकी असाधारण ऊर्जा दक्षता उन्हें औद्योगिक मीटर, पहनने योग्य गैजेट, स्मार्ट होम सेंसर, मेडिकल पोर्टेबल उपकरण इत्यादि सहित बैटरी चालित उपकरणों के लिए पसंदीदा विकल्प बनाती है।

मोनोक्रोम एलसीडी डिस्प्ले आज भी उपलब्ध सबसे अधिक ऊर्जा-कुशल डिस्प्ले प्रौद्योगिकियों में से एक है। ऐसे युग में जहां बैटरी जीवन और पावर बजट उत्पाद डिजाइन निर्णयों पर हावी हैं, इन डिस्प्ले की बिजली खपत को ठीक से समझना केवल एक अकादमिक अभ्यास नहीं है - यह एक महत्वपूर्ण इंजीनियरिंग विचार है जो पोर्टेबल डिवाइस को बना या बिगाड़ सकता है।

1. एलसीडी पैनल संरचनात्मक डिजाइन विशिष्टताएँ

मोनोक्रोम एलसीडी पैनल का अंतर्निहित संरचनात्मक डिजाइन इसकी आधारभूत बिजली खपत का मूलभूत निर्धारक है। पैनल का प्रत्येक मुख्य घटक, भौतिक आयामों से लेकर डिस्प्ले मोड और मैट्रिक्स प्रकार तक, सीधे इसकी ऊर्जा उपयोग विशेषताओं को आकार देता है। समान ड्राइविंग सर्किट और ऑपरेटिंग वातावरण के साथ भी, संरचनात्मक रूप से भिन्न मोनोक्रोम एलसीडी मॉड्यूल कई बार बिजली की खपत के अंतराल को प्रदर्शित कर सकते हैं।

1.1 स्क्रीन आकार और पिक्सेल घनत्व

स्क्रीन का आकार मोनोक्रोम एलसीडी पावर ड्रॉ को प्रभावित करने वाले सबसे सहज कारकों में से एक है। मानक मोनोक्रोम एलसीडी उत्पादों में, बिजली की खपत का प्रभावी प्रदर्शन क्षेत्र के साथ सकारात्मक संबंध होता है। बड़े पैनलों के लिए अधिक लिक्विड क्रिस्टल पिक्सल, अधिक पारदर्शी इलेक्ट्रोड वायरिंग और व्यापक सिग्नल कवरेज क्षेत्रों की आवश्यकता होती है, जो सभी बुनियादी कैपेसिटिव लोड और स्थैतिक बिजली हानि को बढ़ाते हैं। टाइमर और मीटर में व्यापक रूप से उपयोग किए जाने वाले खंड-प्रकार के मोनोक्रोम एलसीडी डिस्प्ले के लिए, 2 इंच से कम के छोटे आकार के पैनल आमतौर पर केवल 1-5mW सक्रिय बिजली की खपत करते हैं, जबकि मध्यम आकार के 3-5 इंच के ग्राफिक मोनोक्रोम एलसीडी डिस्प्ले आमतौर पर सामान्य कामकाजी परिस्थितियों में 10-30mW की खपत करते हैं।

पिक्सेल घनत्व भी बिजली विनियमन में महत्वपूर्ण भूमिका निभाता है। उच्च-रिज़ॉल्यूशन मोनोक्रोम एलसीडी डिस्प्ले जैसे 128×64, 240×128, और 320×160 मॉडल में सघन पिक्सेल सरणी और अधिक जटिल ड्राइविंग सर्किट होते हैं। प्रत्येक पिक्सेल इकाई को स्वतंत्र सिग्नल स्कैनिंग और वोल्टेज नियंत्रण की आवश्यकता होती है, जिससे समग्र सर्किट लोड और गतिशील बिजली की खपत बढ़ जाती है। इसके विपरीत, निश्चित डिस्प्ले पैटर्न वाले कम-रिज़ॉल्यूशन सेगमेंट के एलसीडी में सरल सर्किट संरचनाएं और बहुत कम बिजली हानि होती है, जो उन्हें अल्ट्रा-लो-पावर स्टैंडबाय परिदृश्यों के लिए आदर्श बनाती है।

1.2 ऑप्टिकल मोड प्रदर्शित करें

मोनोक्रोम एलसीडी स्क्रीन को तीन मुख्य ऑप्टिकल मोड में वर्गीकृत किया गया है: रिफ्लेक्टिव, ट्रांसमिसिव और ट्रांसफ्लेक्टिव, प्रत्येक में काफी अलग बिजली खपत प्रोफाइल हैं। यह वर्गीकरण विभिन्न मोनोक्रोम डिस्प्ले मॉड्यूल के बीच विशाल शक्ति अंतर का प्राथमिक कारण है।

1.3 मैट्रिक्स ड्राइविंग प्रकार

मोनोक्रोम एलसीडी डिस्प्ले को निष्क्रिय मैट्रिक्स (पीएम) और सक्रिय मैट्रिक्स (एएम) प्रकारों में विभाजित किया गया है, निष्क्रिय मैट्रिक्स कम-शक्ति वाले मोनोक्रोम उत्पादों के लिए मुख्य धारा है। निष्क्रिय मैट्रिक्स एलसीडी डिस्प्ले में एक सरल क्रॉस-ग्रिड इलेक्ट्रोड संरचना, पिक्सेल स्कैनिंग के लिए पंक्ति और स्तंभ इलेक्ट्रोड साझा करने की सुविधा है। वे केवल पिक्सेल स्थिति स्विचिंग के दौरान बिजली की खपत करते हैं और न्यूनतम स्थैतिक शक्ति के साथ प्रदर्शन सामग्री को बनाए रखते हैं, जो उनके कम-शक्ति लाभ का मुख्य कारण है।

2. बैकलाइट सिस्टम कॉन्फ़िगरेशन

अधिकांश ट्रांसमिसिव और ट्रांसफ्लेक्टिव मोनोक्रोम एलसीडी डिस्प्ले मॉड्यूल के लिए, बैकलाइट सिस्टम कुल बिजली खपत का 70% -90% होता है। उच्च-शक्ति आरजीबी बैकलाइट के साथ रंगीन एलसीडी डिस्प्ले के विपरीत, मोनोक्रोम एलसीडी मुख्य रूप से मोनोक्रोमैटिक एलईडी बैकलाइट का उपयोग करते हैं, लेकिन बैकलाइट मात्रा, चमक, रंग तापमान और ड्राइविंग मोड में अंतर सीधे मॉड्यूल की समग्र ऊर्जा खपत को निर्धारित करते हैं। मोनोक्रोम एलसीडी बिजली हानि को कम करने के लिए बैकलाइट कॉन्फ़िगरेशन को अनुकूलित करना सबसे प्रभावी तरीका है।

2.1 बैकलाइट एलईडी मात्रा और लेआउट

अंतर्निर्मित बैकलाइट एलईडी की संख्या रैखिक रूप से बिजली की खपत से संबंधित है। छोटे आकार की मोनोक्रोम एलसीडी स्क्रीन आमतौर पर कम कार्यशील करंट और कम शक्ति के साथ 1-2 एलईडी बैकलाइट डिज़ाइन अपनाती है। बड़े आकार या उच्च-एकरूपता वाले डिस्प्ले मॉड्यूल को अंधेरे कोनों को खत्म करने और पूर्ण-स्क्रीन समान चमक सुनिश्चित करने के लिए 4-6 या उससे भी अधिक एलईडी मोतियों की आवश्यकता होती है। प्रत्येक अतिरिक्त एलईडी बीड बैकलाइट सिस्टम के समग्र ऑपरेटिंग करंट को बढ़ाता है, जिससे सीधे कुल बिजली की खपत बढ़ जाती है।

बैकलाइट लेआउट बिजली दक्षता को भी प्रभावित करता है। साइड-माउंटेड बैकलाइट डिज़ाइन आमतौर पर पतले मोनोक्रोम एलसीडी डिस्प्ले मॉड्यूल में उपयोग किए जाते हैं, जो कम प्रकाश हानि और अपेक्षाकृत कम बिजली की खपत के साथ प्रकाश गाइड प्लेटों के माध्यम से प्रकाश का संचालन करते हैं। बॉटम डायरेक्ट-लिट बैकलाइट लेआउट में उच्च प्रकाश उपयोग दक्षता होती है लेकिन अधिक एलईडी मोतियों की आवश्यकता होती है, जिसके परिणामस्वरूप समान चमक मानक के तहत उच्च शक्ति आकर्षित होती है।

2.2 बैकलाइट चमक समायोजन

मोनोक्रोम एलसीडी बिजली की खपत के लिए बैकलाइट चमक सबसे लचीला समायोज्य कारक है। एलईडी बैकलाइट की चमक को करंट चलाकर नियंत्रित किया जाता है - उच्च करंट उच्च चमक और उच्च बिजली की खपत से मेल खाता है। अधिकांश मोनोक्रोम एलसीडी मॉड्यूल पीडब्लूएम (पल्स चौड़ाई मॉड्यूलेशन) डिमिंग या एनालॉग वोल्टेज डिमिंग का समर्थन करते हैं। अधिकतम चमक के तहत, बैकलाइट अधिकतम बिजली खपत के साथ रेटेड करंट पर काम करता है; कम चमक वाले स्टैंडबाय मोड के तहत, ड्राइविंग करंट तेजी से गिरता है, जिससे बैकलाइट पावर हानि 60% -80% तक कम हो जाती है।

अधिकांश औद्योगिक और उपभोक्ता इलेक्ट्रॉनिक उपकरणों को दैनिक संचालन में अधिकतम स्क्रीन चमक की आवश्यकता नहीं होती है। पठनीयता सुनिश्चित करने के आधार पर बैकलाइट की चमक को उचित रूप से कम करने से डिवाइस की बैटरी लाइफ काफी बढ़ सकती है। अल्ट्रा-लो-पावर स्टैंडबाय परिदृश्यों के लिए, स्क्रीन स्थिर होने पर स्वचालित बैकलाइट शटडाउन लॉजिक को कॉन्फ़िगर करने से अमान्य पावर हानि को और समाप्त किया जा सकता है।

2.3 बैकलाइट वर्किंग मोड

लगातार बैकलाइट मोड पर रहने से लगातार उच्च बिजली की खपत होती है, जबकि रुक-रुक कर और ट्रिगर-आधारित बैकलाइट मोड प्रभावी रूप से ऊर्जा बचाते हैं। कई स्मार्ट डिवाइस मानव शरीर इंडक्शन, कुंजी ट्रिगर, या लाइट सेंसर लिंकेज बैकलाइट रणनीतियों को अपनाते हैं: स्टैंडबाय के दौरान बैकलाइट बंद रहती है और केवल उपयोगकर्ता ऑपरेशन का पता चलने पर ही जलती है, जिससे दीर्घकालिक स्थैतिक बिजली हानि में भारी कमी आती है। बैटरी चालित पोर्टेबल उपकरणों के लिए, इस कार्य मोड अनुकूलन में हार्डवेयर पैरामीटर समायोजन की तुलना में अधिक महत्वपूर्ण बिजली-बचत प्रभाव होता है।

3. ड्राइविंग सर्किट और चिप पैरामीटर्स

ड्राइविंग चिप और परिधीय सर्किट सिस्टम मोनोक्रोम एलसीडी ऑपरेशन की मुख्य नियंत्रण इकाइयाँ हैं। विभिन्न चिप मॉडल, ड्राइविंग वोल्टेज, रिफ्रेश फ्रीक्वेंसी और सर्किट डिजाइन योजनाएं डिस्प्ले ऑपरेशन के दौरान गतिशील और स्थिर बिजली की खपत को सीधे प्रभावित करती हैं। यहां तक ​​कि एक ही एलसीडी पैनल के साथ भी, बेमेल ड्राइविंग पैरामीटर स्पष्ट रूप से बिजली की बर्बादी का कारण बनेंगे।

3.1 ड्राइविंग चिप मॉडल और पावर दक्षता

विशिष्ट मोनोक्रोम एलसीडी ड्राइवर चिप्स में विशिष्ट बिजली खपत विशेषताएँ होती हैं। कम-शक्ति समर्पित डिस्प्ले चिप्स अनुकूलित सर्किट आर्किटेक्चर को अपनाते हैं, कम-वोल्टेज ड्राइविंग और स्लीप मोड का समर्थन करते हैं, केवल कुछ माइक्रोएम्प्स के अल्ट्रा-लो स्टैंडबाय करंट के साथ। इसके विपरीत, सार्वभौमिक एमसीयू वैकल्पिक ड्राइविंग योजनाओं में उच्च स्थैतिक बिजली हानि और गतिशील स्कैनिंग बिजली की खपत के साथ लक्षित बिजली अनुकूलन का अभाव है।

3.2 ऑपरेटिंग वोल्टेज और बायस वोल्टेज

मोनोक्रोम एलसीडी में सख्त ऑपरेटिंग वोल्टेज रेंज होती हैं। रेटेड वोल्टेज अंतराल के भीतर, ड्राइविंग वोल्टेज को उचित रूप से कम करने से डिस्प्ले स्पष्टता को प्रभावित किए बिना पिक्सेल उत्तेजना बिजली हानि को कम किया जा सकता है। अत्यधिक उच्च ड्राइविंग वोल्टेज न केवल बिजली की खपत को बढ़ाएगा, बल्कि लिक्विड क्रिस्टल आणविक थकान का कारण भी बनेगा, जिससे स्क्रीन की उम्र बढ़ने में तेजी आएगी और डिस्प्ले में झिलमिलाहट होगी।

बायस वोल्टेज बिजली स्थिरता को प्रभावित करने वाला एक अन्य प्रमुख पैरामीटर है। उचित पूर्वाग्रह वोल्टेज कॉन्फ़िगरेशन न्यूनतम वर्तमान ड्राइव के साथ स्थिर लिक्विड क्रिस्टल आणविक रोटेशन सुनिश्चित करता है। अनुचित पूर्वाग्रह वोल्टेज सेटिंग्स बार-बार आणविक कंपन और अमान्य वर्तमान हानि का कारण बनेगी, जिससे डिस्प्ले कंट्रास्ट कम होने पर अनावश्यक बिजली की खपत बढ़ जाएगी।

3.3 स्क्रीन रिफ्रेश दर

ताज़ा दर मोनोक्रोम एलसीडी की पिक्सेल स्कैनिंग आवृत्ति निर्धारित करती है। उच्च ताज़ा दरों का मतलब है अधिक बार सर्किट स्कैनिंग और सिग्नल स्विचिंग, जिससे उच्च गतिशील बिजली की खपत होती है। रंगीन स्क्रीन के विपरीत, जिन्हें स्ट्रोबिंग और स्मीयर को खत्म करने के लिए उच्च ताज़ा दरों की आवश्यकता होती है, मोनोक्रोम एलसीडी डिस्प्ले स्क्रीन में सरल डिस्प्ले सामग्री और स्ट्रोबिंग के प्रति कम दृश्य संवेदनशीलता होती है।

3.4 मल्टीप्लेक्सिंग ड्राइविंग मोड

मोनोक्रोम एलसीडी डिस्प्ले आमतौर पर सर्किट वायरिंग को सरल बनाने के लिए मल्टीप्लेक्सिंग ड्राइविंग तकनीक का उपयोग करता है। विभिन्न मल्टीप्लेक्सिंग अनुपात (1/4 ड्यूटी, 1/8 ड्यूटी, 1/16 ड्यूटी) बिजली की खपत और प्रदर्शन गुणवत्ता को प्रभावित करते हैं। उच्च मल्टीप्लेक्सिंग अनुपात का अर्थ है अधिक पिक्सेल स्कैनिंग सर्किट साझा करते हैं, परिधीय सर्किट मात्रा और स्थैतिक बिजली हानि को कम करते हैं। हालाँकि, अत्यधिक उच्च मल्टीप्लेक्सिंग अनुपात एकल-बिंदु स्कैनिंग लोड को बढ़ा देगा, जिससे गतिशील तात्कालिक बिजली की खपत बढ़ जाएगी। स्क्रीन रिज़ॉल्यूशन के अनुसार मल्टीप्लेक्सिंग मापदंडों का उचित मिलान बिजली की खपत और प्रदर्शन स्थिरता को संतुलित करने की कुंजी है।

4. सामग्री और कार्यशील स्थिति प्रदर्शित करें

कई चिकित्सक इस बात को नजरअंदाज कर देते हैं कि मोनोक्रोम एलसीडी बिजली की खपत वास्तविक समय प्रदर्शन सामग्री और कार्यशील स्थिति के साथ भिन्न होती है। प्रकाशित पिक्सेल की संख्या, स्क्रीन अद्यतन आवृत्ति, और स्टैंडबाय स्थिति सभी अलग-अलग बिजली हानि प्रभाव उत्पन्न करते हैं, जो सूक्ष्म ऊर्जा अनुकूलन के लिए महत्वपूर्ण विवरण हैं।

4.1 पिक्सेल प्रकाश अनुपात

मोनोक्रोम एलसीडी सामग्री को फ़्लिप करने और प्रदर्शित करने के लिए लिक्विड क्रिस्टल पिक्सेल चलाते समय बिजली की खपत करते हैं। स्क्रीन पर जितने अधिक पिक्सेल जलाए जाएंगे, समग्र सर्किट लोड और गतिशील बिजली की खपत उतनी ही अधिक होगी। पूर्ण-स्क्रीन सॉलिड डिस्प्ले स्थिति में सबसे अधिक बिजली खपत होती है, जबकि खाली स्क्रीन या कम-पिक्सेल डिस्प्ले स्थिति में सबसे कम बिजली की खपत होती है।

4.2 स्क्रीन अद्यतन आवृत्ति

प्रत्येक स्क्रीन रिफ्रेश और कंटेंट अपडेट के लिए सिग्नल स्कैनिंग और पिक्सेल स्टेट स्विचिंग की आवश्यकता होती है, साथ ही तात्कालिक बिजली हानि भी होती है। उपकरण पैरामीटर स्क्रीन और टाइमिंग डिस्प्ले जैसे स्थिर डिस्प्ले सामग्री वाले उपकरणों के लिए, बार-बार अनावश्यक अपडेट लगातार अमान्य बिजली की खपत उत्पन्न करेगा। डेटा परिवर्तन आवृत्ति के अनुसार उचित अद्यतन चक्र निर्धारित करना - उदाहरण के लिए, वास्तविक समय ताज़ा करने के बजाय धीरे-धीरे बदलते मापदंडों के लिए हर 1-5 सेकंड में अपडेट करना - औसत बिजली खपत को प्रभावी ढंग से कम कर सकता है।

4.3 कार्यशील और स्टैंडबाय मोड स्विचिंग

मोनोक्रोम एलसीडी मॉड्यूल में वर्किंग मोड, लाइट-ऑन स्टैंडबाय मोड और डीप स्लीप मोड के बीच स्पष्ट पावर अंतर होता है। सामान्य कामकाजी मोड में, स्क्रीन अधिकतम बिजली खपत के साथ लगातार ताज़ा होती रहती है; स्टैंडबाय मोड में, स्क्रीन बैकलाइट बंद होने पर स्थिर सामग्री रखती है, केवल चिप स्थिर बिजली हानि बरकरार रखती है; डीप स्लीप मोड में, ड्राइवर चिप अधिकांश सर्किट संचालन को रोक देता है, जिससे बिजली की खपत न्यूनतम माइक्रोएम्पीयर स्तर तक गिर जाती है।

5. पर्यावरणीय परिचालन स्थितियाँ

ऑपरेटिंग वातावरण लिक्विड क्रिस्टल सामग्री और सर्किट घटकों की भौतिक विशेषताओं को बदलता है, जो अप्रत्यक्ष रूप से मोनोक्रोम एलसीडी बिजली की खपत को प्रभावित करता है। तापमान, आर्द्रता और परिवेश प्रकाश की तीव्रता सभी डिस्प्ले मॉड्यूल की कार्यशील स्थिति और बिजली हानि को नियंत्रित करते हैं, जिन्हें औद्योगिक और आउटडोर डिवाइस डिजाइन में नजरअंदाज नहीं किया जा सकता है।

5.1 ऑपरेटिंग तापमान

मोनोक्रोम एलसीडी बिजली की खपत के लिए तापमान सबसे प्रभावशाली पर्यावरणीय कारक है। लिक्विड क्रिस्टल सामग्री की चिपचिपाहट तापमान के साथ बदलती है: कम तापमान लिक्विड क्रिस्टल की चिपचिपाहट को बढ़ाता है, आणविक घूर्णन को धीमा कर देता है और सामान्य प्रदर्शन सुनिश्चित करने के लिए उच्च ड्राइविंग वोल्टेज और लंबे स्कैनिंग समय की आवश्यकता होती है, जिससे बिजली की खपत बढ़ जाती है। उच्च तापमान लिक्विड क्रिस्टल की चिपचिपाहट को कम करता है, ड्राइविंग वोल्टेज आवश्यकताओं को कम करता है और बिजली की हानि को अपेक्षाकृत कम करता है, लेकिन अत्यधिक उच्च तापमान घटक की उम्र बढ़ने में तेजी लाएगा और सर्किट लीकेज करंट को बढ़ा देगा।

औद्योगिक-ग्रेड मोनोक्रोम एलसीडी आमतौर पर -20℃ से +70℃ विस्तृत तापमान रेंज के अनुकूल होते हैं। कम तापमान वाले बाहरी वातावरण में, कई मॉड्यूल को डिस्प्ले स्थिरता बनाए रखने के लिए तापमान क्षतिपूर्ति सर्किट को सक्रिय करने की आवश्यकता होती है, जिससे अतिरिक्त बिजली की खपत होती है। अत्यधिक तापमान परिदृश्यों में काम करने वाले उपकरणों के लिए, बिजली डिजाइन में कम तापमान वाली बिजली खपत का मार्जिन आरक्षित किया जाना चाहिए।

निष्कर्ष

मोनोक्रोम एलसीडी स्क्रीन की बिजली खपत संरचनात्मक डिजाइन, बैकलाइट कॉन्फ़िगरेशन, ड्राइविंग पैरामीटर, कार्यशील स्थिति, पर्यावरणीय परिस्थितियों और हार्डवेयर उम्र बढ़ने के बीच बातचीत का एक व्यवस्थित परिणाम है। पारंपरिक धारणा में निश्चित पावर पैरामीटर अनुभूति के विपरीत, मोनोक्रोम एलसीडी पावर ड्रॉ में मजबूत समायोजन क्षमता और परिदृश्य निर्भरता होती है। इलेक्ट्रॉनिक उत्पाद डिजाइनरों और रखरखाव इंजीनियरों के लिए, सभी प्रभावित करने वाले कारकों को स्पष्ट करना न केवल मिलान डिस्प्ले मॉड्यूल का चयन करने और हार्डवेयर लागत को कम करने के लिए अनुकूल है, बल्कि परिष्कृत पावर अनुकूलन के माध्यम से बैटरी जीवन और डिवाइस स्थिरता को अधिकतम कर सकता है।

कम-शक्ति वाले IoT उपकरणों, औद्योगिक नियंत्रण उपकरणों और पोर्टेबल मेडिकल इलेक्ट्रॉनिक्स परिदृश्यों में, मोनोक्रोम एलसीडी बिजली की खपत का उचित नियंत्रण उत्पाद बाजार की प्रतिस्पर्धात्मकता और उपयोगकर्ता अनुभव में काफी सुधार कर सकता है। कम-पावर डिस्प्ले तकनीक के निरंतर उन्नयन के साथ, अनुकूलित मोनोक्रोम एलसीडी ड्राइविंग योजनाएं और हार्डवेयर डिज़ाइन ऊर्जा-बचत क्षमता को और अधिक जारी करेंगे, जिससे ऐसे डिस्प्ले अल्ट्रा-लो-पावर एम्बेडेड उपकरणों में अधिक व्यापक रूप से उपयोग किए जाएंगे।
