एलवीडीएस डिस्प्ले के लाभ और अनुप्रयोग क्षेत्र

एलवीडीएस डिस्प्ले दशकों के बाजार विकास से गुजरा है और औद्योगिक, ऑटोमोटिव, चिकित्सा और वाणिज्यिक क्षेत्रों में बड़ी एलसीडी स्क्रीन के लिए पसंदीदा इंटरफ़ेस समाधान बन गया है। LVDS एक उच्च-विश्वसनीयता अंतर सिग्नल ट्रांसमिशन तकनीक के रूप में, LVDS उच्च विद्युत चुम्बकीय हस्तक्षेप, कम ट्रांसमिशन दूरी, उच्च बिजली की खपत और खराब स्थिरता जैसे पारंपरिक समानांतर डिस्प्ले इंटरफेस के दर्द बिंदुओं को पूरी तरह से हल करता है।

एलवीडीएस एलसीडी डिस्प्ले तकनीक क्या है?

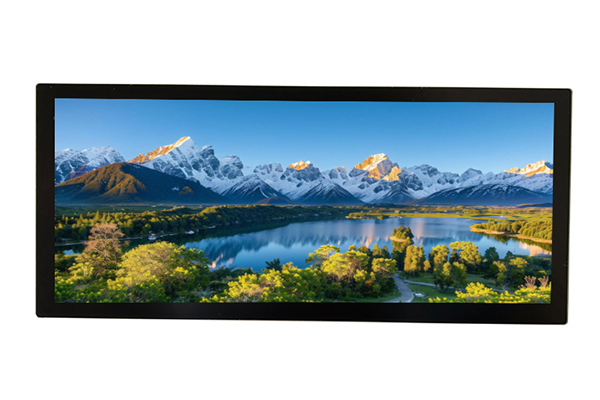

एलवीडीएस टीएफटी एलसीडी डिस्प्लेआईईईई उद्योग विनिर्देशों के अनुसार लॉन्च किया गया एक लो-वोल्टेज डिफरेंशियल सिग्नल ट्रांसमिशन मानक है, जिसे विशेष रूप से हाई-स्पीड डिजिटल वीडियो सिग्नल ट्रांसमिशन के लिए डिज़ाइन किया गया है। पारंपरिक आरजीबी समानांतर इंटरफेस द्वारा अपनाए गए सिंगल-एंडेड सिग्नल ट्रांसमिशन से अलग, एलवीडीएस डेटा सिग्नल संचारित करने के लिए युग्मित अंतर लाइनों पर निर्भर करता है। यह केवल 350mV के सिग्नल वोल्टेज स्विंग के साथ 3.5mA निरंतर वर्तमान स्रोत ड्राइव मोड का उपयोग करता है, जो पारंपरिक सिंगल-एंड इंटरफेस के 3.3V या 5V वोल्टेज स्विंग से काफी कम है। यह कम-वोल्टेज और कम-वर्तमान कार्य मोड मूल रूप से डिस्प्ले ट्रांसमिशन सिस्टम की बिजली की खपत और सिग्नल हस्तक्षेप समस्याओं को अनुकूलित करता है।

एक पूर्ण एलवीडीएस डिस्प्ले सिस्टम में तीन मुख्य भाग होते हैं: एक ट्रांसमीटर, डिफरेंशियल ट्रांसमिशन केबल और एक रिसीवर। ट्रांसमीटर मुख्य नियंत्रण चिप या ग्राफिक्स प्रोसेसर द्वारा समानांतर वीडियो डेटा आउटपुट को सीरियल अंतर सिग्नल में परिवर्तित करता है; विभेदक केबल समूह उच्च गति डेटा संचारित करता है; रिसीवर सीरियल सिग्नल को समानांतर डेटा में पुनर्स्थापित करता है और उन्हें एलसीडी स्क्रीन ड्राइवर बोर्ड पर आउटपुट करता है।

एलवीडीएस एलसीडी डिस्प्ले के मुख्य तकनीकी और अनुप्रयोग लाभ

एलवीडीएस एलसीडी डिस्प्ले का दीर्घकालिक बाजार प्रभुत्व उनके अद्वितीय तकनीकी लाभों से उपजा है, जो औद्योगिक और वाणिज्यिक प्रदर्शन परिदृश्यों की उच्च स्थिरता, उच्च अनुकूलनशीलता और कम विफलता दर आवश्यकताओं से सटीक रूप से मेल खाता है। पारंपरिक समानांतर आरजीबी इंटरफेस और उभरते एमआईपीआई इंटरफेस की तुलना में, एलवीडीएस के पास मध्यम और बड़े आकार के डिस्प्ले उपकरण और जटिल कामकाजी वातावरण में अपूरणीय व्यापक फायदे हैं।

1. अल्ट्रा-लो इलेक्ट्रोमैग्नेटिक इंटरफेरेंस

विद्युतचुंबकीय हस्तक्षेप (ईएमआई) और बाहरी सिग्नल शोर हस्तक्षेप डिस्प्ले स्क्रीन झिलमिलाहट, रंग विरूपण और स्क्रीन फ्लैशिंग का कारण बनने वाले मुख्य कारक हैं। एलवीडीएस विभेदक सिग्नल ट्रांसमिशन तर्क को अपनाता है, और दो युग्मित सिग्नल लाइनें हमेशा समान और विपरीत सिग्नल संचारित करती हैं। ट्रांसमिशन प्रक्रिया के दौरान, दो लाइनों द्वारा उत्पन्न विद्युत चुम्बकीय क्षेत्र एक दूसरे को रद्द कर देते हैं, जो विद्युत चुम्बकीय विकिरण को काफी हद तक दबा देता है।

2. कम बिजली की खपत और उच्च ऊर्जा दक्षता

बिजली की खपत नियंत्रण प्रदर्शन उपकरण के प्रदर्शन का एक प्रमुख संकेतक है, विशेष रूप से वाहन पर लगे, पोर्टेबल मेडिकल और सीमित बिजली आपूर्ति वाले आउटडोर वाणिज्यिक डिस्प्ले उपकरणों के लिए।

3. सरल वायरिंग और उच्च सिस्टम एकीकरण

पारंपरिक समानांतर आरजीबी इंटरफ़ेस के लिए डेटा लाइनों, क्लॉक लाइनों और नियंत्रण लाइनों सहित 20 से अधिक सिग्नल लाइनों की आवश्यकता होती है, जिसके परिणामस्वरूप जटिल वायरिंग, बड़ी केबल मात्रा और उच्च वायरिंग कठिनाई होती है। हाई-डेफिनिशन वीडियो सिग्नल ट्रांसमिशन को पूरा करने के लिए एलवीडीएस को केवल 4-6 अंतर जोड़े और थोड़ी संख्या में ग्राउंड लाइन और क्लॉक लाइन की आवश्यकता होती है, जो उपकरण की आंतरिक वायरिंग को बहुत सरल बनाता है।

4. व्यापक तापमान अनुकूलन और अल्ट्रा-उच्च परिचालन विश्वसनीयता

अधिकांश औद्योगिक और वाहन-माउंटेड डिस्प्ले परिदृश्यों में अत्यधिक तापमान वाले वातावरण में स्थिर रूप से काम करने के लिए उपकरणों की आवश्यकता होती है। LVDS LCD डिस्प्ले -30°C से +85°C की विस्तृत कार्य तापमान सीमा का समर्थन करता है, और उच्च तापमान वाली कार्यशालाओं, कम तापमान वाले बाहरी वातावरण और भारी तापमान परिवर्तन वाले वाहन संचालन वातावरण में स्थिर सिग्नल ट्रांसमिशन और सामान्य चित्र प्रदर्शन को बनाए रख सकता है।

एलवीडीएस एलसीडी डिस्प्ले के मुख्य अनुप्रयोग क्षेत्र

उपरोक्त तकनीकी लाभों पर भरोसा करते हुए, एलवीडीएस एलसीडी डिस्प्ले ने मध्यम और बड़े आकार के उच्च-विश्वसनीयता डिस्प्ले परिदृश्यों को पूरी तरह से कवर किया है, और औद्योगिक नियंत्रण, ऑटोमोटिव इलेक्ट्रॉनिक्स, चिकित्सा उपकरण, वाणिज्यिक डिस्प्ले और स्मार्ट उपभोक्ता इलेक्ट्रॉनिक्स क्षेत्रों में स्थिर और परिपक्व एप्लिकेशन लेआउट बनाए हैं।

1. औद्योगिक नियंत्रण और बुद्धिमान विनिर्माण क्षेत्र

औद्योगिक नियंत्रण इसका सबसे प्रमुख अनुप्रयोग क्षेत्र हैएलवीडीएस एलसीडी डिस्प्ले, औद्योगिक ऑल-इन-वन मशीनें, पीएलसी नियंत्रण स्क्रीन, औद्योगिक टच डिस्प्ले, उपकरण संचालन पैनल और बुद्धिमान निगरानी टर्मिनलों को कवर करता है।

2. ऑटोमोटिव इलेक्ट्रॉनिक्स और वाहन प्रदर्शन क्षेत्र

बुद्धिमान वाहनों के तेजी से विकास के साथ, वाहन पर लगे डिस्प्ले उपकरण जैसे उपकरण क्लस्टर, केंद्रीय नियंत्रण बड़ी स्क्रीन, यात्री मनोरंजन स्क्रीन और रियर-व्यू मॉनिटरिंग स्क्रीन ने डिस्प्ले स्थिरता, सुरक्षा और पर्यावरणीय अनुकूलनशीलता के लिए उच्च आवश्यकताओं को सामने रखा है।

3. चिकित्सा उपकरण और परिशुद्ध चिकित्सा प्रदर्शन क्षेत्र

मेडिकल डिस्प्ले उपकरण जैसे मेडिकल मॉनिटर, बी-अल्ट्रासाउंड उपकरण, इलेक्ट्रोकार्डियोग्राफ़ डिस्प्ले और सर्जिकल नेविगेशन स्क्रीन के लिए अल्ट्रा-हाई पिक्चर स्पष्टता, स्थिरता और शून्य सिग्नल हस्तक्षेप की आवश्यकता होती है, क्योंकि डिस्प्ले सटीकता सीधे चिकित्सा निदान परिणामों और सर्जिकल सुरक्षा से संबंधित होती है।

4. वाणिज्यिक प्रदर्शन और बुद्धिमान डिजिटल साइनेज फ़ील्ड

शॉपिंग मॉल विज्ञापन स्क्रीन, कार्यालय भवन डिजिटल साइनेज, प्रदर्शनी हॉल डिस्प्ले स्क्रीन और आउटडोर बुद्धिमान प्रचार स्क्रीन जैसे वाणिज्यिक प्रदर्शन परिदृश्यों के लिए दीर्घकालिक निर्बाध संचालन, उच्च-परिभाषा चित्र प्रदर्शन और मजबूत पर्यावरणीय अनुकूलनशीलता की आवश्यकता होती है। एलवीडीएस एलसीडी डिस्प्ले अपने उच्च लागत प्रदर्शन और स्थिर प्रदर्शन के कारण वाणिज्यिक डिस्प्ले टर्मिनलों में व्यापक रूप से उपयोग किए जाते हैं।

5. स्मार्ट होम और उपभोक्ता इलेक्ट्रॉनिक डिस्प्ले फील्ड

उपभोक्ता इलेक्ट्रॉनिक्स क्षेत्र में, एलवीडीएस एलसीडी डिस्प्ले का व्यापक रूप से स्मार्ट टीवी, नोटबुक कंप्यूटर स्क्रीन, इंटेलिजेंट रेफ्रिजरेटर डिस्प्ले स्क्रीन और स्मार्ट डोर लॉक डिस्प्ले टर्मिनल में उपयोग किया जाता है। एक परिपक्व हाई-स्पीड ट्रांसमिशन तकनीक के रूप में, LVDS उपभोक्ता इलेक्ट्रॉनिक उत्पादों की हाई-डेफिनिशन डिस्प्ले आवश्यकताओं को पूरा कर सकता है, और इसकी सरलीकृत वायरिंग उत्पादों की मोटाई और वजन को कम करने में मदद करती है, जिससे स्मार्ट टर्मिनलों के हल्के और पतले डिजाइन का एहसास होता है।

एलवीडीएस एलसीडी डिस्प्ले प्रौद्योगिकी के भविष्य के विकास रुझानों के लिए। औद्योगिक इंटेलिजेंस, वाहन इंटेलिजेंस और उच्च-स्तरीय चिकित्सा उपकरणों के उन्नयन के साथ, बाजार ने डिस्प्ले रिज़ॉल्यूशन, ट्रांसमिशन गति और पर्यावरणीय अनुकूलनशीलता के लिए उच्च आवश्यकताओं को सामने रखा है। एक परिपक्व और पुनरावृत्त प्रौद्योगिकी के रूप में, एलवीडीएस भी लगातार उन्नयन और अनुकूलन कर रहा है। वर्तमान में, हाई-स्पीड एलवीडीएस तकनीक ने 4K हाई-डेफिनिशन सिग्नल के स्थिर ट्रांसमिशन का एहसास किया है, और मल्टी-लेन सुपरपोजिशन तकनीक के माध्यम से बैंडविड्थ और ट्रांसमिशन दक्षता में और सुधार किया है।

के मुख्य लाभएलवीडीएस डिस्प्लेउच्च गति, कम बिजली की खपत, कम शोर और लंबी दूरी के ट्रांसमिशन में झूठ बोलें। इसलिए, यह न केवल आधुनिक डिस्प्ले इंटरफेस पर हावी है, बल्कि संचार, उद्योग, ऑटोमोटिव, चिकित्सा, एयरोस्पेस और अन्य क्षेत्रों में भी महत्वपूर्ण भूमिका निभाता है जिनके लिए उच्च सिग्नल अखंडता की आवश्यकता होती है।
