सेगमेंट एलसीडी डिस्प्ले का कार्य सिद्धांत क्या है?

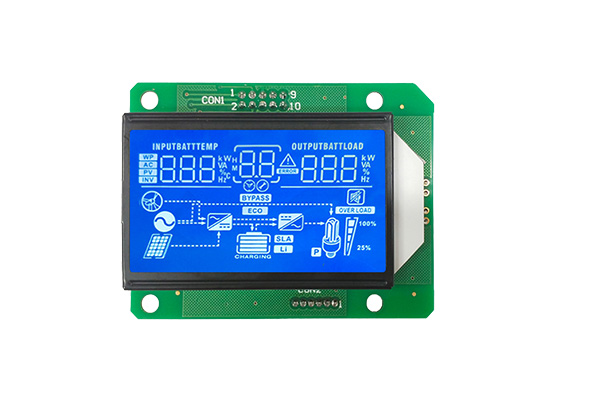

The खंड एलसीडी स्क्रीनयह एक प्रकार का एलसीडी डिस्प्ले है जिसका उपयोग संख्याओं, अक्षरों और प्रतीकों जैसी सरल जानकारी दिखाने के लिए किया जाता है। इसकी विशेषताओं में शामिल हैं:

निश्चित प्रदर्शन सामग्री:प्रत्येक पिक्सेल एक निश्चित प्रदर्शन सामग्री से मेल खाता है और इसे इच्छानुसार नहीं बदला जा सकता है।

सरल संरचना:कम लागत के साथ ऊपरी और निचले ग्लास सब्सट्रेट, लिक्विड क्रिस्टल सामग्री और इलेक्ट्रोड से बना है।

कम बिजली की खपत:इसे चलाने के लिए केवल कमजोर करंट की आवश्यकता होती है और इसमें बिजली की खपत बेहद कम होती है।

व्यापक रूप से लागू:इसका उपयोग अक्सर ऑटोमोटिव उपकरणों, इलेक्ट्रॉनिक तराजू और घड़ियों जैसे उत्पादों में किया जाता है।

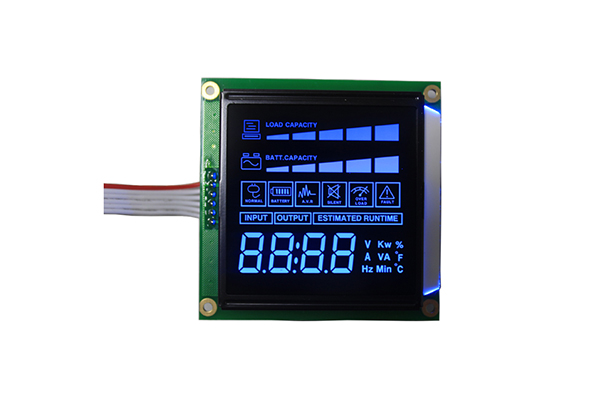

1. मूल संरचना

सेगमेंट एलसीडी डिस्प्ले में मुख्य रूप से निम्नलिखित भाग होते हैं:

1) ध्रुवीकरण फिल्में (एक ऊपरी और एक निचला): इन दो ध्रुवीकरण फिल्मों की ध्रुवीकरण दिशाएं एक दूसरे के लंबवत हैं (उदाहरण के लिए, ऊपरी फिल्म ऊर्ध्वाधर दिशा में है और निचली फिल्म क्षैतिज दिशा में है)।

2) ग्लास सब्सट्रेट (ऊपर और नीचे एक-एक टुकड़ा): पारदर्शी आईटीओ इलेक्ट्रोड रखता है।

3) पारदर्शी इलेक्ट्रोड:

A. सामान्य इलेक्ट्रोड: कांच के एक टुकड़े पर स्थित, यह पूरी स्क्रीन द्वारा साझा किया जाता है।

बी. खंड इलेक्ट्रोड: कांच के दूसरे टुकड़े पर स्थित, उन्हें उस निश्चित आकार में उकेरा जाता है जिसे हम प्रदर्शित करना चाहते हैं, जैसे कि संख्या "8" का प्रत्येक स्ट्रोक। एक "8" वर्ण आमतौर पर 7 खंडों (7 स्वतंत्र इलेक्ट्रोड) से बना होता है।

4) लिक्विड क्रिस्टल सामग्री: कांच के दो टुकड़ों के बीच के छोटे से स्थान में भरा हुआ।

5) बैकलाइट पैनल/रिफ्लेक्टर: निचली परत पर स्थित, यह प्रकाश स्रोत प्रदान करता है। खंड कोड स्क्रीन स्वयं प्रकाश उत्सर्जित नहीं करती है और इसे केवल बैक-लाइटिंग या परिवेश प्रकाश के प्रतिबिंब के माध्यम से देखा जा सकता है।

2. ड्राइव मोड: एसी एसी ड्राइव

एलसीडी को लंबे समय तक डीसी के अधीन नहीं रखा जा सकता है, अन्यथा यह एलसीडी संरचना को नुकसान पहुंचाएगा।

इसलिए, सेगमेंट कोड डिस्प्ले AC ड्राइव (आमतौर पर 1-100Hz) का उपयोग करता है

ड्राइविंग विधियों में शामिल हैं:

A.स्टेटिक ड्राइव: उच्च कंट्रास्ट, लेकिन एकाधिक पिन के साथ।

बी.डायनेमिक ड्राइव (1/2, 1/3, 1/4 ड्यूटी, आदि): आमतौर पर उपयोग किया जाता है, जिससे पिन की संख्या कम हो जाती है।

सिद्धांतों का सारांश

सेगमेंट एलसीडी डिस्प्ले के कार्य सिद्धांत को निम्नानुसार संक्षेपित किया जा सकता है: एक विशिष्ट आकार के इलेक्ट्रोड (सेगमेंट) के बीच वोल्टेज को नियंत्रित करके, संबंधित क्षेत्र में लिक्विड क्रिस्टल अणुओं की व्यवस्था को बदला जा सकता है, चुनिंदा रूप से बैकलाइट को गुजरने की अनुमति दी जा सकती है या नहीं, निश्चित संख्याओं, प्रतीकों या पैटर्न को प्रदर्शित किया जा सकता है।

सेगमेंट कोड स्क्रीन एक गैर-डॉट मैट्रिक्स डिस्प्ले है जो वोल्टेज के साथ ऑप्टिकल पथ को बदलने के लिए लिक्विड क्रिस्टल अणुओं का उपयोग करता है, एसी के माध्यम से विशिष्ट इलेक्ट्रोड चलाता है, और काले संबंधित खंडों को प्रदर्शित करता है, जिससे संख्याएं या प्रतीक बनते हैं।
