ग्राफिक एलसीडी स्क्रीन और सेगमेंट एलसीडी स्क्रीन के बीच क्या अंतर है?
2025-11-12

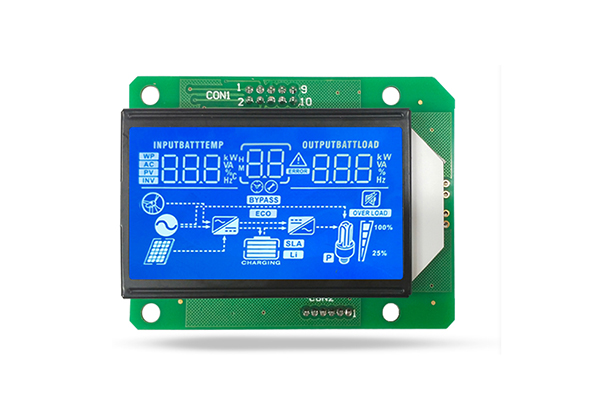

खंड एलसीडी डिस्प्ले: एलसीडी जो पूर्व डिज़ाइन किए गए "सेगमेंट" के माध्यम से निश्चित सामग्री जैसे संख्याएं, प्रतीक, इकाइयां आदि प्रदर्शित करती है। प्रत्येक 'खंड' एक स्वतंत्र इलेक्ट्रोड है। इसका उपयोग केवल संख्याओं और वर्णों के सरल प्रदर्शन के लिए किया जा सकता है।

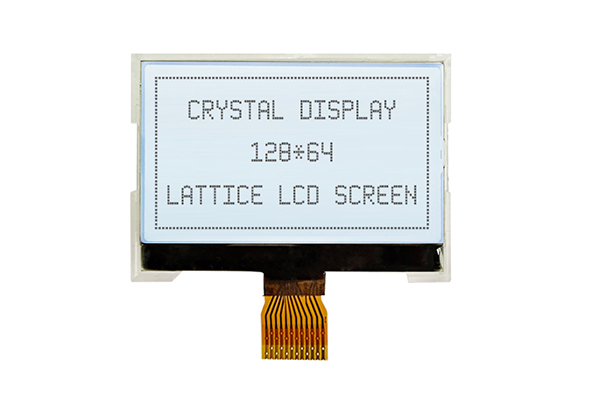

ग्राफिक एलसीडी डिस्प्ले: बड़ी संख्या में स्वतंत्र पिक्सेल (डॉट्स) से बना एक मैट्रिक्स जो किसी भी टेक्स्ट, ग्राफिक्स या छवि को प्रदर्शित कर सकता है। पिक्सेल को आमतौर पर पंक्ति स्तंभ ड्राइविंग तरीके से नियंत्रित किया जाता है। उदाहरण के लिए, एक 128x64 डॉट मैट्रिक्स एलसीडी स्क्रीन में लंबवत रूप से 64 बिंदु और क्षैतिज रूप से 128 बिंदु होते हैं, कुल मिलाकर 128x64 बिंदु होते हैं। जैसा कि नीचे चित्र में दिखाया गया है।
खंड एलसीडी डिस्प्ले और ग्राफिक एलसीडी डिस्प्ले का प्रदर्शन सिद्धांत
| वस्तु |
खंड एलसीडी डिस्प्ले |
ग्राफिक एलसीडी डिस्प्ले |
| सिद्धांत |
निश्चित खंड का प्रवाहकीय क्षेत्र विद्युतीकृत होने के बाद दिखाई देता है, उदाहरण के लिए, '8' 7 खंडों से बना है। |
कई पंक्तियों और स्तंभों के प्रतिच्छेदन द्वारा गठित एक पिक्सेल मैट्रिक्स, प्रत्येक बिंदु को व्यक्तिगत रूप से नियंत्रित किया जा सकता है। |
| अनुदेश |
ड्राइविंग इलेक्ट्रोड की संख्या कम है |
एक पंक्ति और स्तंभ ड्राइवर IC की आवश्यकता है |
| ड्राइव विधि |
स्टेटिक ड्राइव या सरल मल्टीप्लेक्सिंग |
गतिशील पंक्ति और स्तंभ स्कैनिंग ड्राइवर |
विशिष्ट अनुप्रयोग
खंड एलसीडी डिस्प्ले: इलेक्ट्रॉनिक स्केल, घड़ियां, कैलकुलेटर, घरेलू उपकरण पैनल, उपकरण पैनल
ग्राफिक एलसीडी डिस्प्ले: औद्योगिक नियंत्रण उपकरण, चिकित्सा उपकरण, पीओएस मशीन, मापने के उपकरण, इन-व्हीकल डिस्प्ले, चीनी मेनू इंटरफेस, आदि
सेगमेंट डिस्प्ले और ग्राफ़िक डिस्प्ले कैसे चुनें?
यह आपकी परियोजना आवश्यकताओं पर निर्भर करता है:
चुननाखंड कोड एलसीडी स्क्रीन:
1. प्रदर्शित सामग्री निश्चित और सीमित है (जैसे संख्याएँ, कुछ शब्द या ICONS)।
2. लागत के प्रति अत्यधिक संवेदनशील और बड़े पैमाने पर उत्पादन की आवश्यकता।
3. इसमें बिजली की खपत के लिए अत्यधिक आवश्यकताएं हैं और डिवाइस को लंबे समय तक बैटरी द्वारा संचालित करने की आवश्यकता होती है।
4. चीनी अक्षर या जटिल ग्राफिक्स प्रदर्शित करने की कोई आवश्यकता नहीं है।
ग्राफिक एलसीडी स्क्रीन का चयन:
1. चीनी अक्षर, वेरिएबल स्ट्रिंग, गतिशील ग्राफिक्स या एनिमेशन प्रदर्शित करना आवश्यक है
2. प्रदर्शित सामग्री को उपयोगकर्ता के संचालन या बाहरी इनपुट के अनुसार बार-बार बदलने की आवश्यकता होती है
3. यूआई इंटरफ़ेस की सौंदर्य अपील और अन्तरक्रियाशीलता के लिए आवश्यकताएं हैं।
यदि आप अपने प्रोजेक्ट के लिए सेगमेंट एलसीडी डिस्प्ले और ग्राफिक डॉट एलसीडी डिस्प्ले की तलाश में हैं, तो कृपया जेडीए की टीम से संपर्क करें। हमारी आधिकारिक वेबसाइट पर आने के लिए आपका स्वागत है:www.jda-display.com
